Dentro alla Apple TV 2G

29/09/2010 23:30 CET

di Fabio M. Zambelli

00000a_fotonews001Sono arrivate in USA le prime Apple TV di nuova generazione, quelle senza hard disk e dedicate solo allo streaming. Derivato in molte parti dall’iPad.
Chi aveva ordinato la nuova Apple TV nei primi giorni dopo l’annuncio l’ha vista arrivare in queste ore, in USA.

39-09777b_appletv2g01L'”hobby” di Apple che si è radicalmente rinnovato il primo settembre è in vendita solo in poche nazioni, ovvero dove iTunes Store ha contenuti multimediali in affitto (Australia, Canada, Francia, Germania, Gran Bretagna, Irlanda e Stati Uniti). Ad iFixit, che ha sede in California, è arrivata oggi.

Noi l’avevamo già vista da vicino, ma esternamente, ora gli specialisti degli smontaggi ci svelano la nuova Apple TV, modello A1378.

In Italia non la vedremo per un po’ approfittiamone, anche perché in altri paesi l’attesa dopo l’ordine è salita a 2-3 settimane.

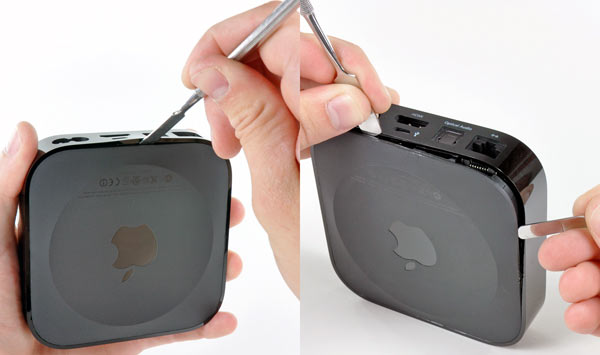

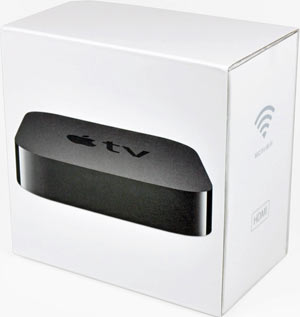

Ecco accanto la confezione (che contiene anche il telecomando Remote) e qui sotto l’inizio dello smembramento fino all’ultimo componente. Non ci sono viti visibili, bisogna procedere a scollare e sfilare la base gommata.

39-09777c_appletv2g02

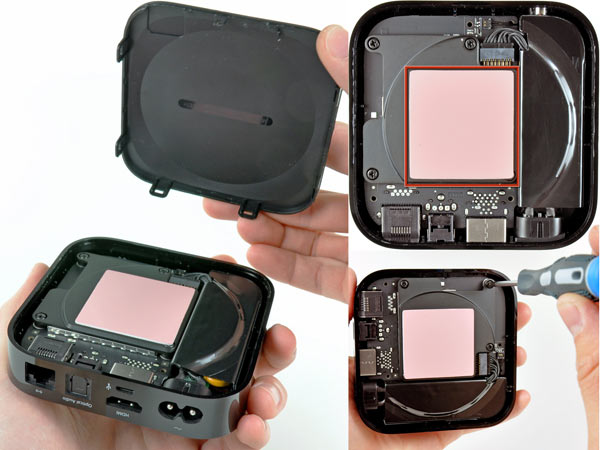

La zona rosa è un conduttore termico, che sorprendentemente si appoggia al case plastico e non metallico.

39-09777d_appletv2g03

Dopo 3 viti si stacca il primo elemento che copre la scheda logica.

39-09777e_appletv2g04

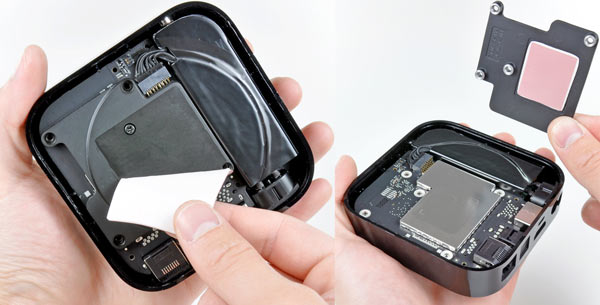

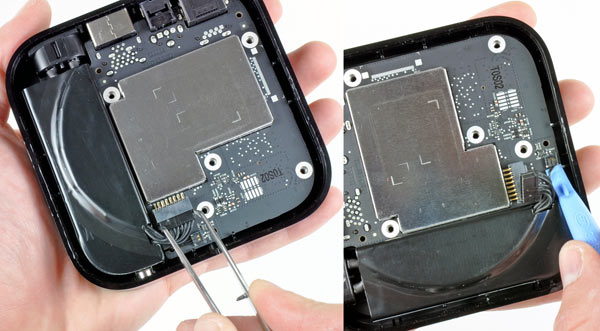

Si scollega il connettore dell’alimentazione e quello delle luci LED dello stato d’uso.

39-09777f_appletv2g05

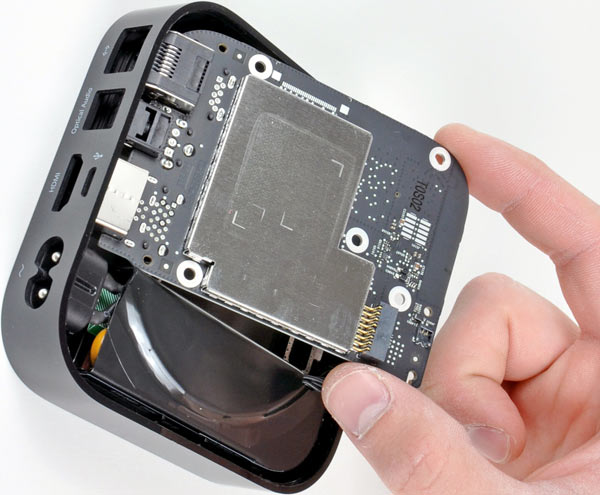

Ora si può procedere all’estrazione del cuore del sistema multimediale, senza hard disk.

39-09777g_appletv2g06

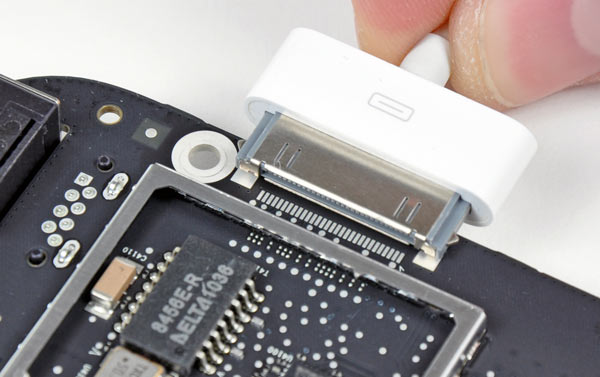

Sembra che Apple abbia mutuato qualcosa da una scheda degli iPad visto che qui sembra essere il posto ideale per un connettore Dock da 30 pin.

39-09777h_appletv2g07

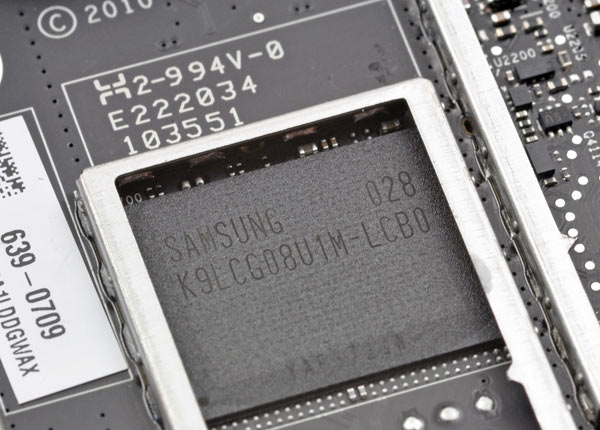

Esattamente la stesso chip di memoria da 8 GB usato anche nell’iPad è pure nella Apple TV, unico posto dove mettere in cache lo streaming video proveniente da Internet. Apple non ha chiarito quanto fosse lo “storage” su memoria flash.

39-09777i_appletv2g08

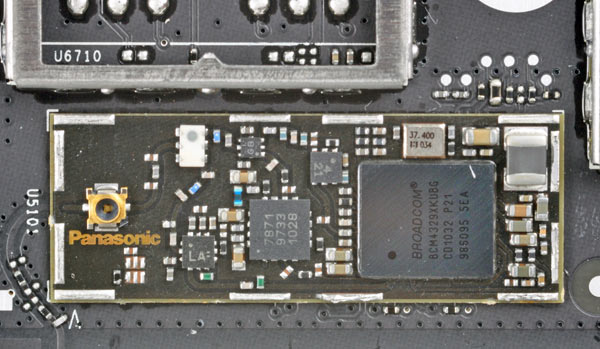

E’ marchiata Panasonic la scheda Wi-Fi con processore Broadcom (lo stesso dell’iPad), qualcosa di veramente inusuale per Apple.

39-09777l_appletv2g09

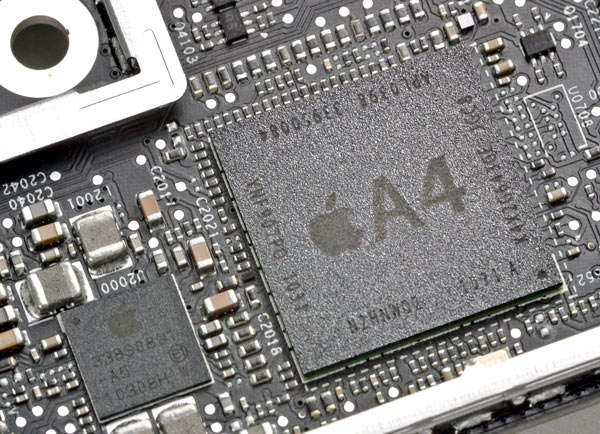

L’Apple A4 impiegato nella Apple TV è lo stesso dell’iPad.

39-09777m_appletv2g10

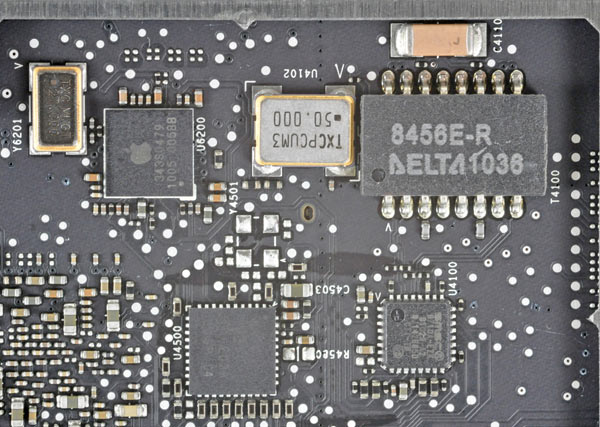

Sul retro qualche altro chip marchiato Apple e di altri fornitori, con un totale di 256 MB di RAM (come l’iPod touch 4G, mentre l’iPhone 4 ne ha 512 MB).

39-09777n_appletv2g11

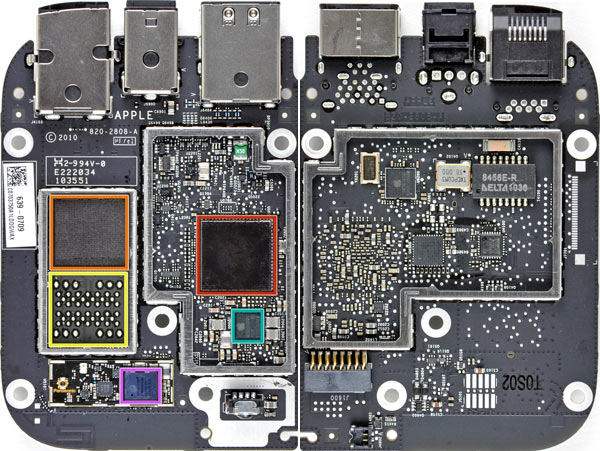

Il fronte/retro della piccola scheda logica: in rosso si riconosce il processore A4, in arancio la memoria flash di Samsung con accanto uno spazio vuoto per un eventuale aggiornamento con raddoppio della memoria NAND. Il chip wireless è viola e quello verde l’altro processore marchiato Apple.

39-09777o_appletv2g12

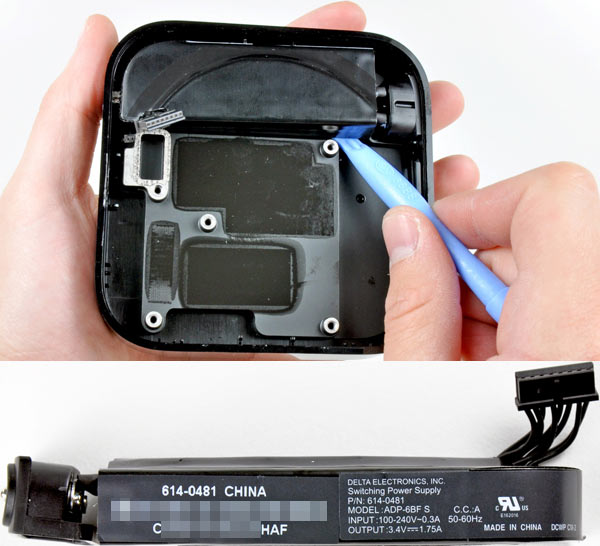

L’alimentatore integrato è di 3,4 V e 1,75 Ampere. Consuma 6 W, veramente poco questa set top box di Apple.

39-09777p_appletv2g13

Il LED indica lo stato di funzionamento della Apple TV.

39-09777q_appletv2g14

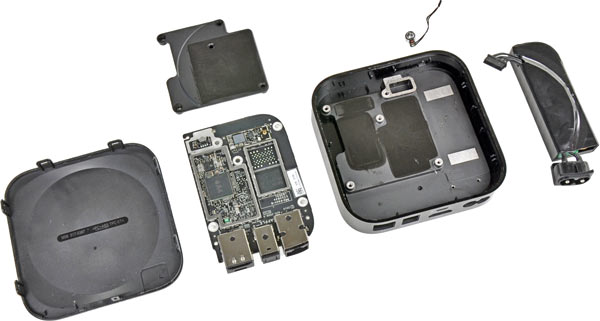

Infine ecco tutto l’esploso delle parti staccabili.

39-09777r_appletv2g15
