Dentro al MacBook 13″ con batteria da 10 ore

20/05/2010 12:00 CET

di Fabio M. Zambelli

00000a_fotonews001Le differenze sono minime e comunque tutte all’interno del nuovo laptop economico rinnovato da Apple un paio di giorni fa.
E’ stuzzicante l’idea di vedere com’è fatto il nuovo MacBook bianco da 13,3″ che Apple ha silenziosamente rinnovato questa settimana ed, immancabilmente, iFixit lo ha smontato.

Il modello A1342 attualmente in commercio, da noi, si paga 100 euro in più (probabilmente a causa del recente crollo del valore della valuta continentale), ovvero 999 euro. Le novità sono solo all’interno: un nuovo processore Core 2 Duo, un nuovo chip grafico nVidia GeForce, la porta Mini DisplayPort che ora supporta la versione 1.1 ed una batteria più potente.

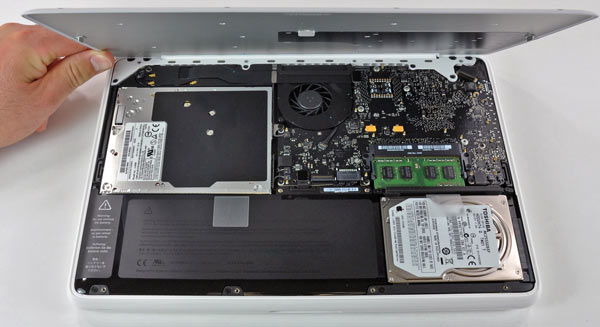

Cominciamo ad aprirlo, alzando il coperchio sul fondo.

20-08878b_mbwhitespring2010b

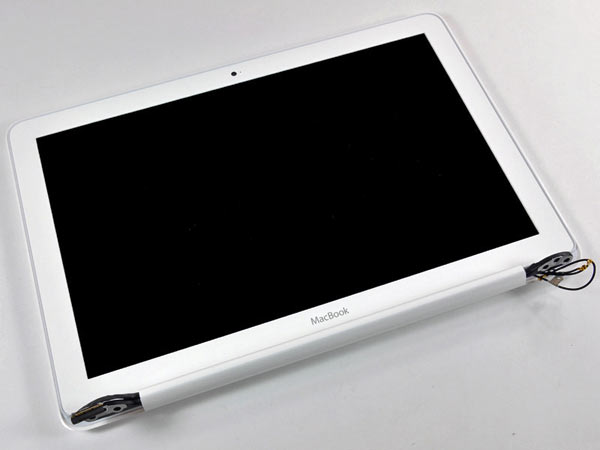

Il display con retro-illuminazione LED si sgancia semplicemente con le viti laterali della cerniera.

20-08878c_mbwhitespring2010c

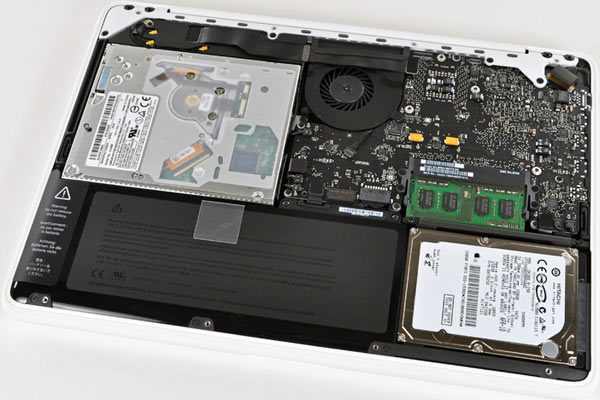

Eccolo in tutta la sua compattezza il rinnovato MacBook con chassis esterno in plastica bianca.

20-08878d_mbwhitespring2010d

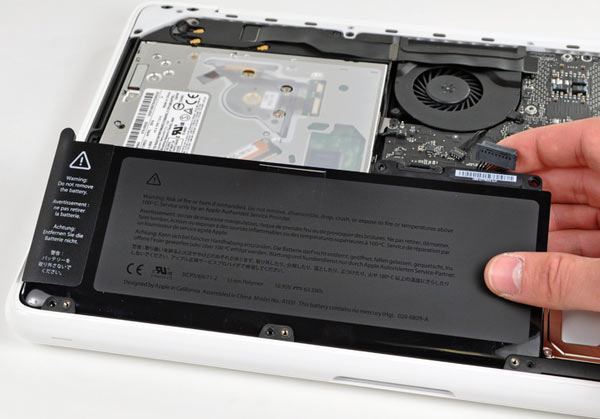

La batteria, che sembra del tutto simile alla precedente non lo è. Non solo le nuove CPU e GPU la fanno durare di più ma Apple ha utilizzato un modello da 65 W al posto di 60 W, con aumento di 350 mAh e 7 grammi e mezzo di peso, forse compensati da altre componenti.

20-08878e_mbwhitespring2010e

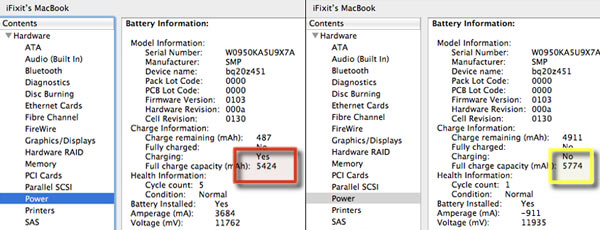

La prova che la capacità di carica è superiore l’abbiamo da System Profiler, quella nuova aumenta a 5.774 mAh, quando la precedente arrivava a 5.434 mAh.

20-08878f_mbwhitespring2010f

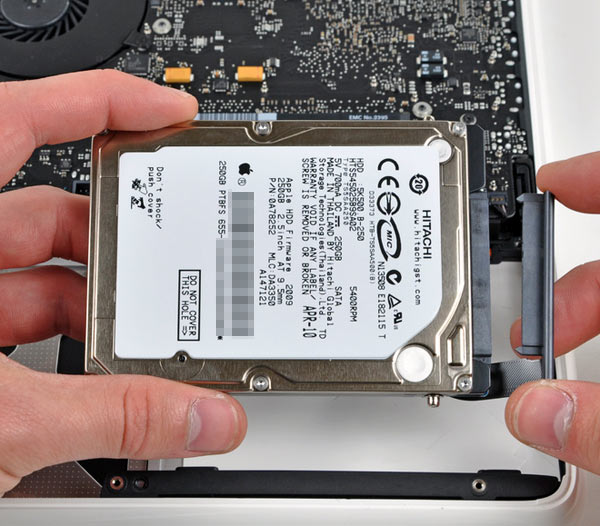

Questo modello monta un hard disk Hitachi GST da 250 GB, facilmente sostituibile in questo angolo del computer.

20-08878g_mbwhitespring2010g

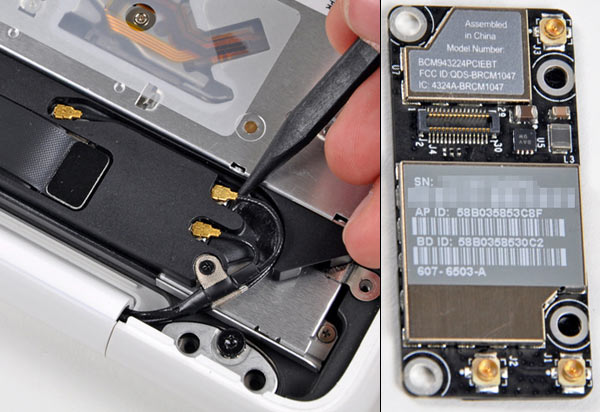

Le antenne della scheda wireless e l’altoparlante vanno rimossi per raggiungere il componente che gestisce Bluetooth e Wi-Fi, è lo stesso prodotto di Broadcom già visto in altri laptop recenti di Apple.

20-08878h_mbwhitespring2010h

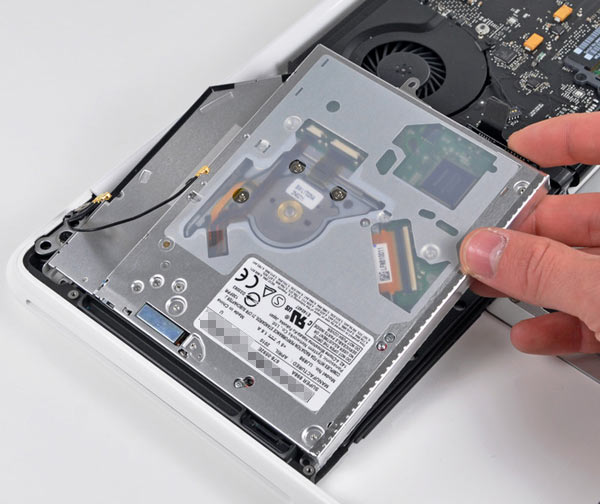

Il lettore/masterizzatore è un SuperDrive 8x di Panasonic UJ898 collegato con porta S-ATA.

20-08878i_mbwhitespring2010i

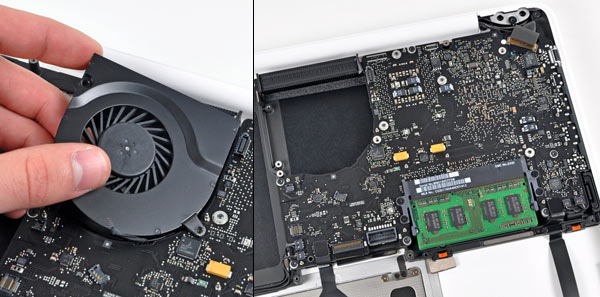

Dopo la rimozione della ventola la scheda logica è quasi pronta per essere estratta, manca solo sganciare la memoria RAM dalla sua sede.

20-08878l_mbwhitespring2010l

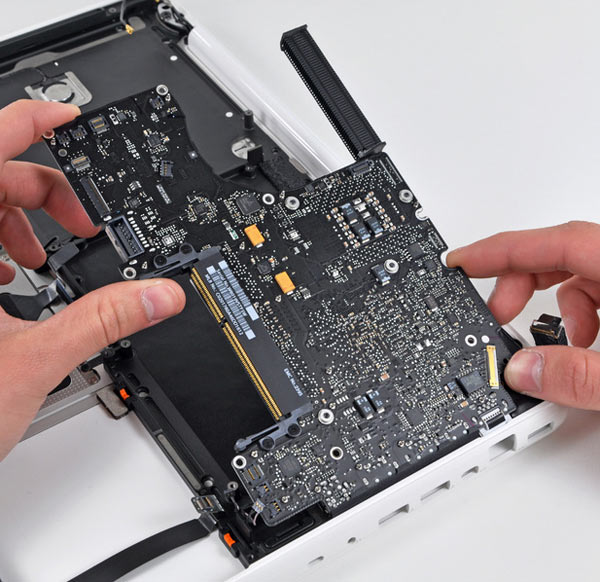

Basta alzarla in questo modo e sfilarla, lo chassis è ora libero.

20-08878m_mbwhitespring2010m

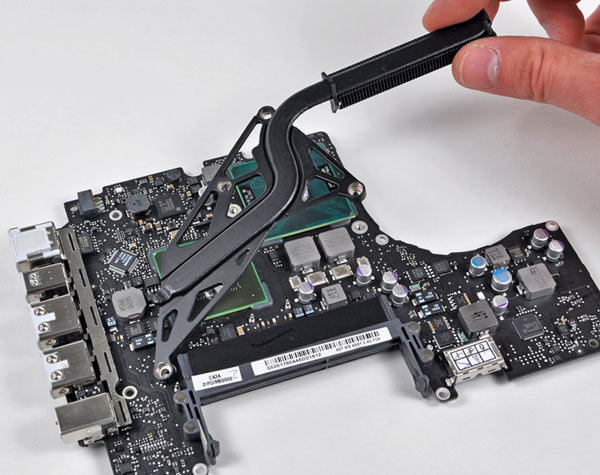

La canalizzazione per dissipare il calore dei processori rivela i chip principali.

20-08878n_mbwhitespring2010n

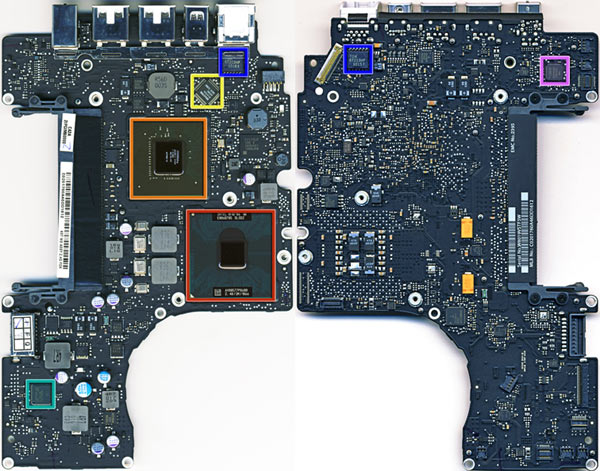

Indicato in rosso è il nuovo Intel Core 2 Duo @ 2,4 GHz, in arancio il chip grafico nVidia GeForce 320M visto già nei MacBook Pro più compatti. Altri chip riconosciuti: Realtek per la Gigabit Ethernet (giallo), TDK (blu), Cypress (azzurro) e Cirrus Logic (rosa).

20-08878o_mbwhitespring2010o

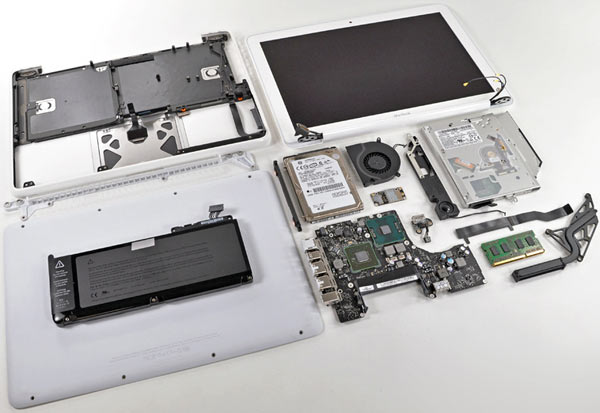

Queste sono tutte le parti smontabili del MacBook da 13 pollici in plastica bianca.

20-08878q_mbwhitespring2010q
