Dentro all’iPod nano 6G

09/09/2010 13:30 CET

di Fabio M. Zambelli

00000a_fotonews001Il dibattito è partito su questo strano oggetto, è qualcosa di più o qualcosa di meno rispetto alla versione di 12 mesi prima? Curioso il sistema operativo, tutto da studiare.
L’iPod nano A1366 rappresenta la sesta generazione del modello intermedio tra il piccolo shuffle (smontato ieri) ed il touch (che vi mostreremo smontato a breve).

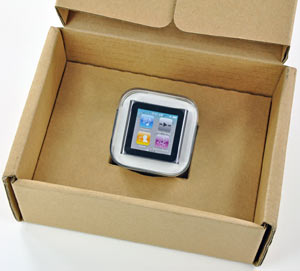

36-09650b_ipodnano6g01Dopo l’incontro ravvicinato di giovedì scorso sono ora gli esperti di iFixit che vogliono vedere cosa c’è all’interno dei rimpicciolito player multimediale di Apple.

L’iPod che ha perso il supporto ai video, come la videocamera, lo schermo più grande ed i tasti circolari in favore di un display rimpicciolito ma con capacità multi-touch, viene spedito in un pacchetto anti-urto più grande ma non sproporzionato come quello visto per lo shuffle.

Il nuovo nano, che è il 67% del volume del modello del 2009/2010 e leggermente più grande dello shuffle 2010/2011, si apre cominciando a scaldare le incollature del display.

36-09650c_ipodnano6g02

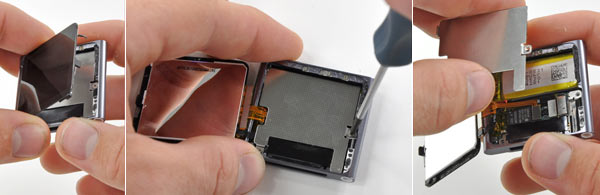

Il display si alza da un lato, per scoprire la scheda logica e batteria è necessario svitare il pannello che separa le parti.

36-09650d_ipodnano6g03

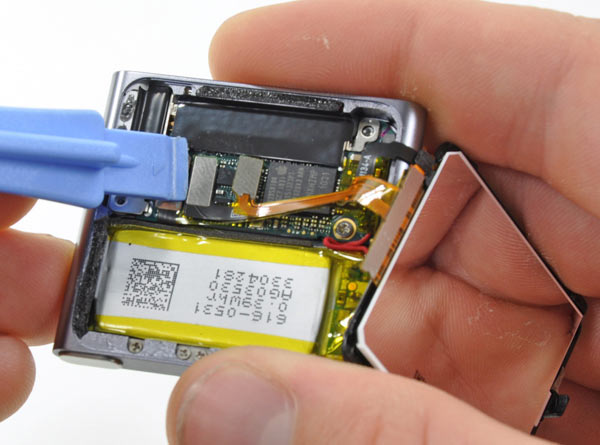

Per scollegare l’interfaccia del display si deve fare leva su questo piccolo connettore

36-09650e_ipodnano6g04

Il display spesso soli 2,27 millimetri (quelli dell’iPod touch 4G ed iPhone 4 sono più alti) da 1,54″, con risoluzione 240 x 240 pixel, era stato notato qualche mese fa e tutti si chiedevano in che prodotto Apple potesse andare a finire.

36-09650f_ipodnano6g05

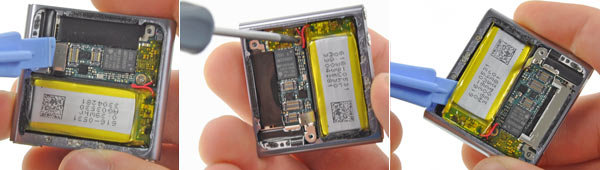

Il prossimo connettore da staccare è quello del mini-jack audio, quindi non saldato al resto dei componenti. La batteria da 3,7 V ha una capacità di 105 mA più che doppia rispetto a quella dello shuffle, che assicura carica per 24 ore.

36-09650g_ipodnano6g06

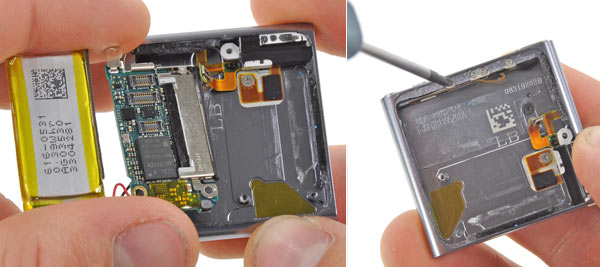

Una volta estratta la batteria si procede a togliere 4 mini viti che fissano sul bordo un sottile cavo audio.

36-09650h_ipodnano6g07

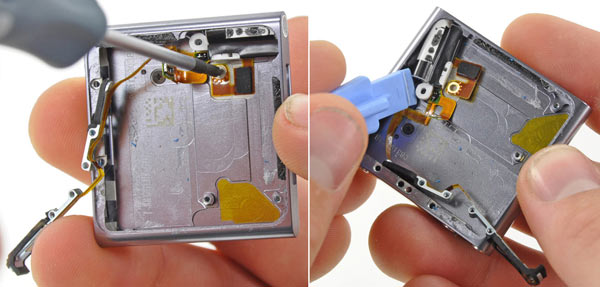

Dopo l’ultima vite che lo fissa viene fuori anche la presa per il connettore audio dell’auricolare.

36-09650i_ipodnano6g08

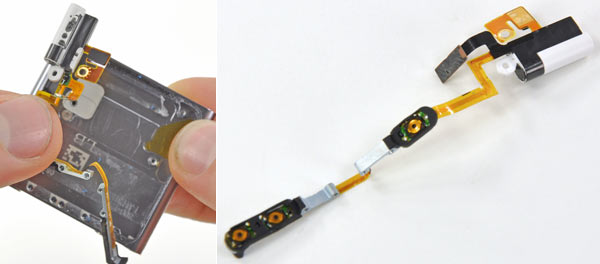

Come noto il cavo dell’auricolare che si inserire nel foro del mini-jack funge anche da antenna per il sintonizzatore FM integrato.

36-09650l_ipodnano6g09

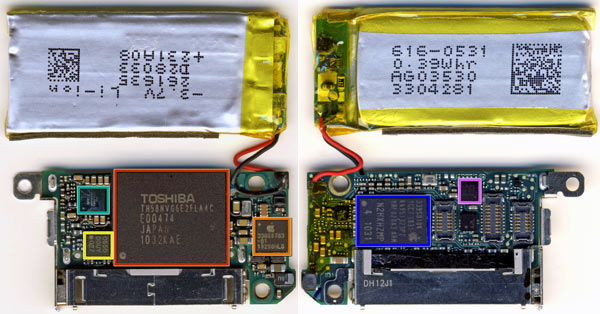

Ecco il fronte/retro della scheda logica più batteria. 3 processori sono marchiati Apple per celare il vero produttore, quello più grande di Toshiba è la memoria NAND da 8 GB.

36-09650m_ipodnano6g10

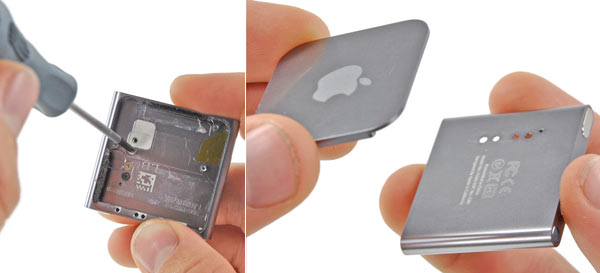

3 viti ancorano la molletta al case in alluminio, è l’ultimo pezzo da smontare.

36-09650n_ipodnano6g11

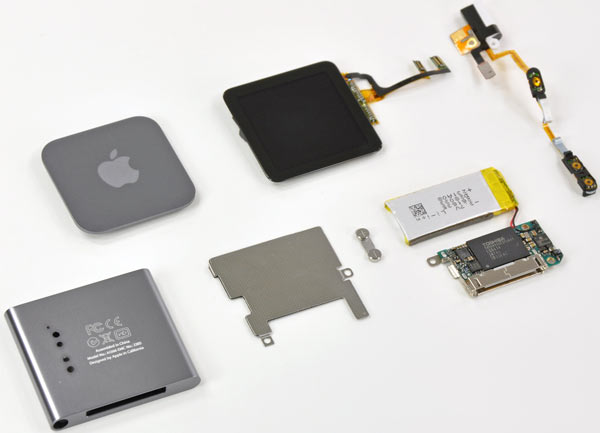

Questo è l’esploso di tutte le parti più 11 viti di diverse misure ed un po’ di colla che salda il display.

36-09650o_ipodnano6g12
