Dentro al MacBook Pro 15″ con Thunderbolt

25/02/2011 12:00 CET

di Fabio M. Zambelli

00000a_fotonews001Smontato il primo laptop di Apple con processore di nuova generazione “Sandy Bridge” quad core, dotato dei chip grafici Radeon e della connessione veloce Thunderbolt.
Immediatamente dopo l’annuncio dei nuovi MacBook Pro gli amici californiani di iFixit si sono precipitati a smontare il modello da 15 pollici.

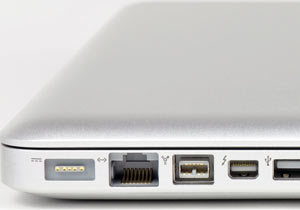

08-10677b_macbookpro15thunderbolt1Il laptop di Apple dotato della quasi esclusiva porta Thunderbolt (10 Gbps in e 10 Gbps out, con supporto ad una concatenazione massima di 6 periferiche), riconoscibile dall’immagine a lato dall’icona del fulmine posta vicino alla piccola interfaccia del tutto simile alla Mini DisplayPort, riserva sorprese, ma solo internamente.

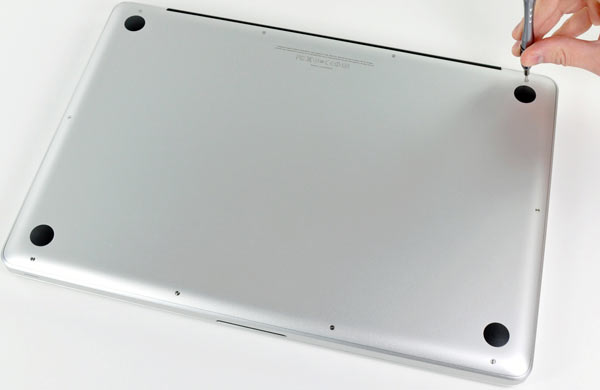

Ecco quindi che per scoprirle bisogna, con competenza, saper intervenire sulle varie componenti del modello A1286 (nome non cambiato dal 2008 ad oggi), iniziando dalle 10 viti che chiudono posteriormente la scocca unibody in alluminio. Questa è la sola parte che a Cupertino concedono all’utente di aprire, ma unicamente per intervenire sui moduli di memoria RAM, tipo PC3-10600.

08-10677c_macbookpro15thunderbolt2

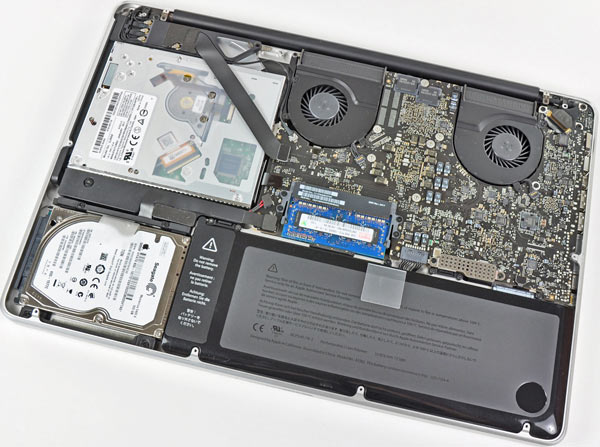

Spicca la grande batteria da 77,5 W/h che è data per durare fino a 7 ore con i nuovi parametri utilizzati da Apple.

08-10677d_macbookpro15thunderbolt3

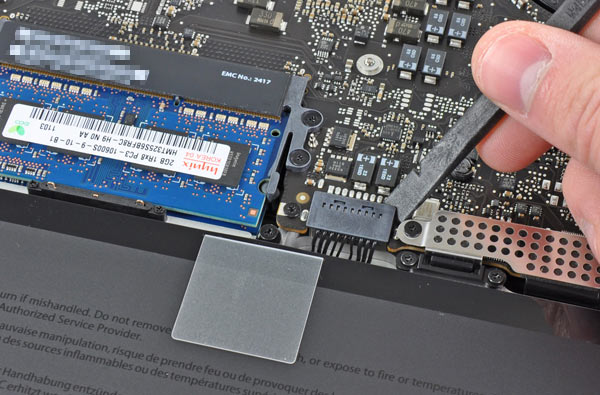

Questo è il connettore della batteria, che va staccato prima di fare ogni intervento al resto dell’elettronica.

08-10677e_macbookpro15thunderbolt4

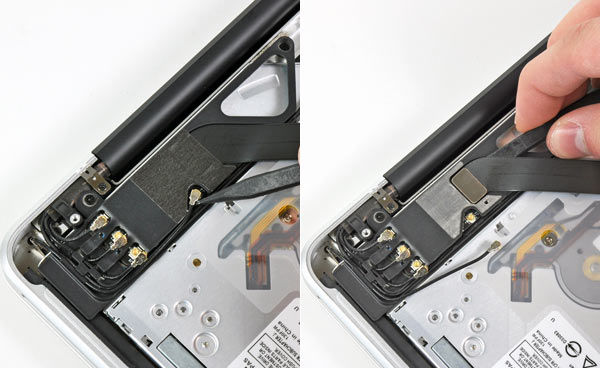

Nell’angolo c’è la scheda wireless con 4 antenne al posto delle solite 3. Non è chiaro se Apple sia passata alla tecnologia 4×4 già vista altrove, ma il chip utilizzato lo escluderebbe.

08-10677f_macbookpro15thunderbolt5

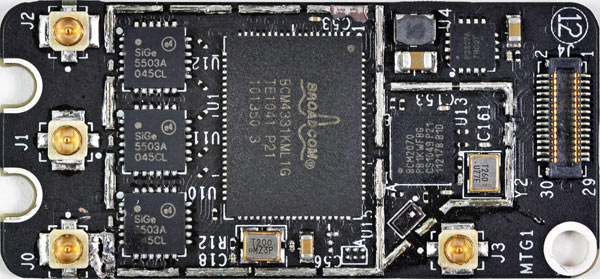

Il processore in questione è sempre dell’abituale fornitore Broadcom, ma non si tratta del BCM4330 di ultima generazione (Wi-Fi 802.11n Direct e Bluetooth 4 + HS), bensì il BCM4331 per un più normale Bluetooth 2.1 e Wi-Fi 802.11n dual band (2,4 e 5 GHz) 3×3.

08-10677g_macbookpro15thunderbolt6

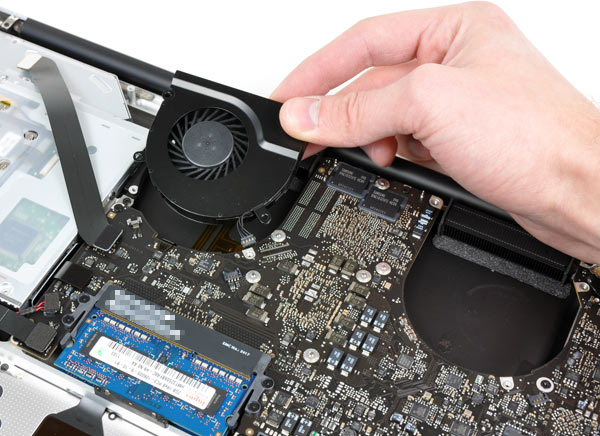

Le 2 ventole del MacBook Pro 15″ con i tanti sensori di temperatura sparsi nel laptop di Apple.

08-10677h_macbookpro15thunderbolt7

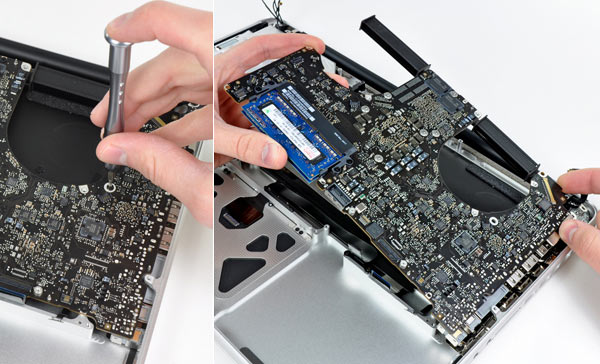

Le fasi dell’estrazione, sempre molto delicata, della scheda logica dallo chassis in alluminio.

08-10677i_macbookpro15thunderbolt8

Eccola completamente scollegata dal laptop, vista nella parte frontale.

08-10677l_macbookpro15thunderbolt9

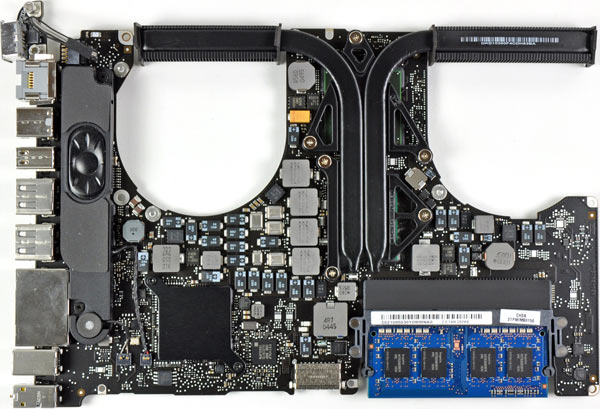

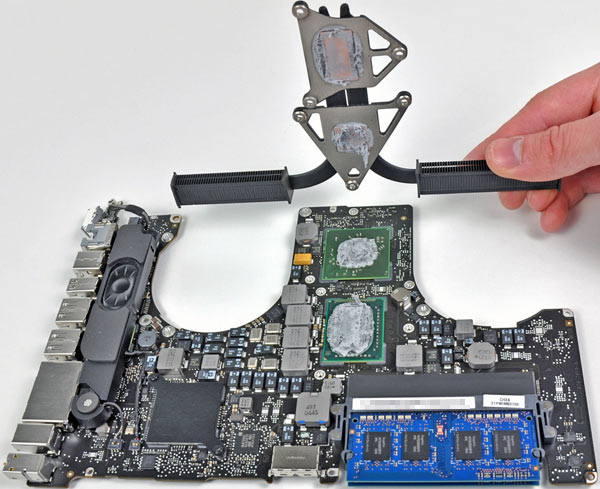

Questi sono i principali dissipatori di calore posti su CPU e GPU, fonti di calore da far uscire il più rapidamente possibile dal computer.

08-10677m_macbookpro15thunderbolt10

Ci sono altri 2 dissipatori, compreso quello sul controller della connessione Thunderbolt, posto proprio dietro alla porta.

08-10677n_macbookpro15thunderbolt11

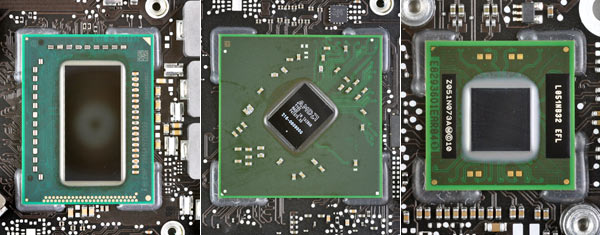

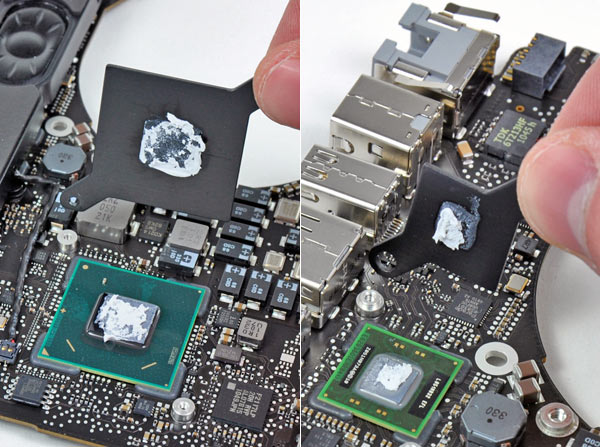

Il primo chip è la CPU di Intel, un Core i7 (la prima volta dei 4 nuclei su un laptop di Apple) “Sandy Bridge”, il secondo è la GPU “potente” AMD Radeon 6490M che interviente quando HD Graphics 3000 di Intel non basta. Infine il controller Thunderbolt ripulito anch’esso dalla pasta che lo ricopre per unire il dissipatore metallico.

08-10677o_macbookpro15thunderbolt12

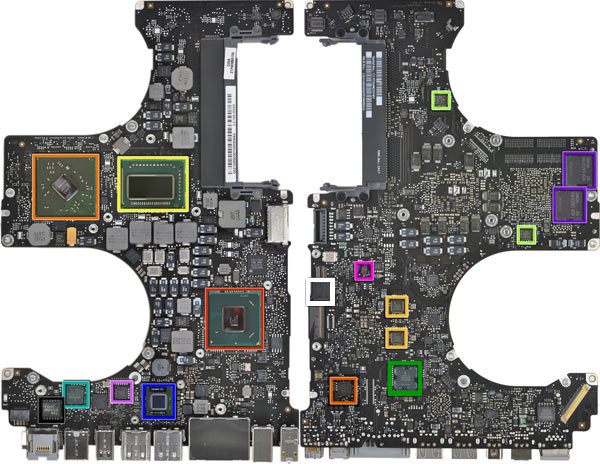

Riconosciamo qualche chip sulla scheda, partendo dalla parte frontale (a sinistra): AMD Radeon HD 6490 (arancio chiaro), Intel Core i7-2629M (giallo chiaro), Intel chipset BD82HM65 (rosso scuro), TDK (nero), Broadcom per Ethernet (smeraldo), Parade (rosa) ed Intel per Thunderbolt (blu). Parte posteriore (a destra): Intersil (verde chiaro), Samsung 256 MB SGRAM, STMicroelectronics (fuxia), Cypress (bianco), SMSC controller USB (giallo scuro), Lattice Semiconductor (verde) e Cirrus audio (arancio).

08-10677p_macbookpro15thunderbolt13

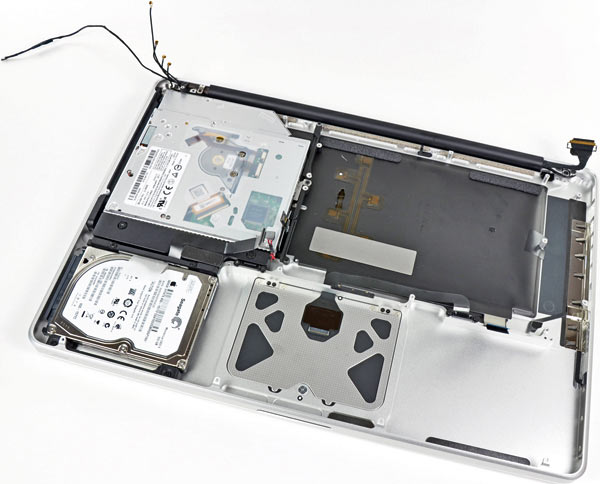

Restano ancora incastrati l’hard disk (in questo caso di Seagate) ed il lettore/masterizzatore di dischi ottici SuperDrive di fabbricazione Panasonic UJ8A8.

08-10677r_macbookpro15thunderbolt15

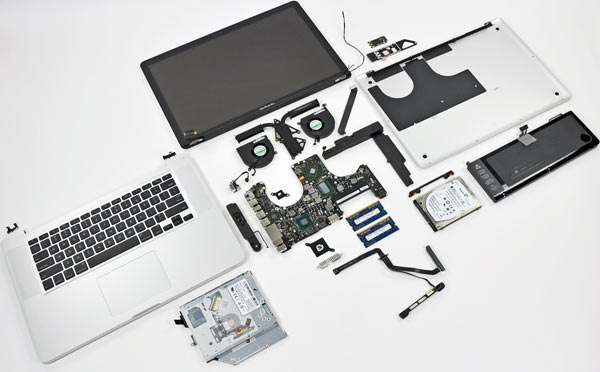

Conclude lo smontaggio l’esploso delle componenti di questo nuovo MacBook Pro da 15 pollici.

08-10677s_macbookpro15thunderbolt16
