Dentro al Mac mini “Unibody” con HDMI

17/06/2010 07:00 CET

di Fabio M. Zambelli

00000a_fotonews001Consueto smontaggio dell’ultimo computer rinnovato da Apple da parte degli esperti di iFixit, diverse novità per il Mac mini tutto d’un pezzo.
L’A1347 ha subito il trattamento di iFixit e ve lo mostriamo subito, come facciamo da sempre.

24-09117b_macminioldsunew01Il rinnovato Mac mini in versione client è stato smontato pezzo per pezzo, si tratta di un blocco unico di alluminio scavato, “Unibody” come ama definirli Apple.

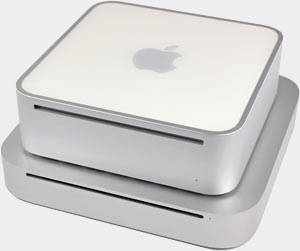

Fino all’ultimo modello uscito lo scorso ottobre, in versione client (con SuperDrive) e server (senza SuperDrive), la forma era rimasta uguale all’originale. Dopo 2 versioni con PowerPC nel 2005 e tutte le successive con processore Intel, sempre della stessa forma, il design cambia ed ora assomiglia più ad una Apple TV o ad una Time Capsule. Nell’immagine accanto vediamo il nuovo modello sotto a quello vecchio, con spessore più alto.

Sparisce dal Mac mini il connettore di sicurezza.

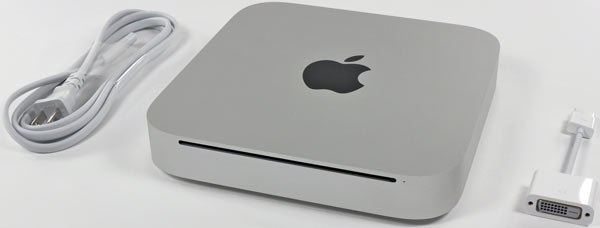

Nella scatola si trova solo il cavo che converte da HDMI a DVI ed il cavo per l’energia elettrica (visto che l’alimentatore è interno).

24-09117c_macminihdmi02

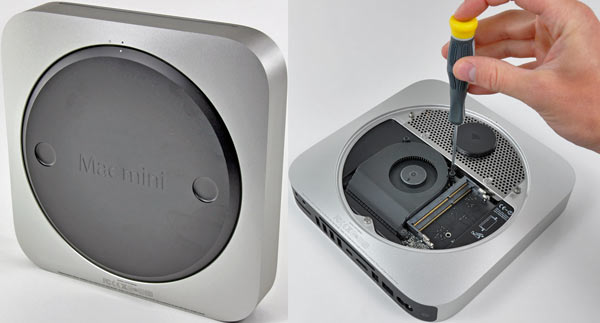

La parte bassa del Mac mini è costituita da un unico spessore gommato circolare, se svitato si apre al contenuto delle componenti interne accessibili, ovvero solo ai moduli delle memorie RAM sostituibili facilmente dall’utente inesperto (il Mac mini ora supporta fino a 8 GB). Tutto il resto deve essere fatto da esperti ed autorizzati per non invalidare la garanzia.

24-09117d_macminihdmi03

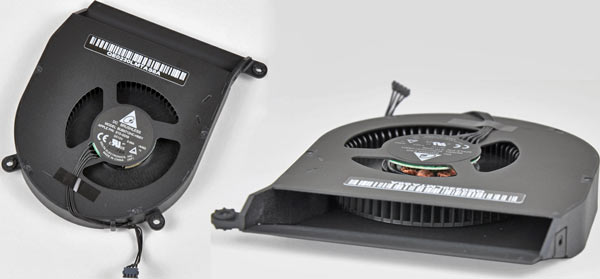

Per estrarre la ventola di raffreddamento basta togliere qualche vite, nonostante le generose dimensioni il rumore è contenuto in 14 dB, anche grazie alle ammortizzazioni anti-vibrazione.

24-09117e_macminihdmi04

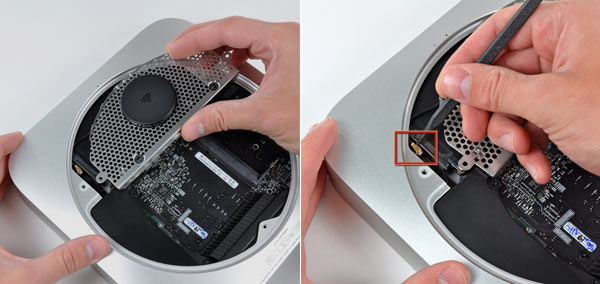

La “graticola” semi-circolare non è altro che l’antenna per il sistema wireless. Nel riquadro il piccolo connettore Wi-Fi.

24-09117f_macminihdmi05

Tolto uno spessore nero comincia ad intravedersi la scheda logica. Distinti dai colori i vari connettori che la raggiungono: hard disk (rosso), SuperDrive o secondo hard disk nel caso del modello server (arancio), sensori termici (gialli) e cavo dell’infrarosso (verde).

24-09117g_macminihdmi06

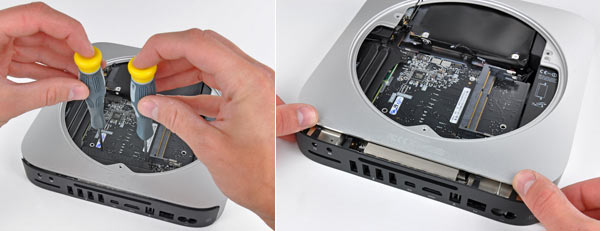

Il trucco dei 2 cacciaviti infilati nei posti giusti permette lo sblocco della scheda logica dal suo alloggiamento.

24-09117h_macminihdmi07

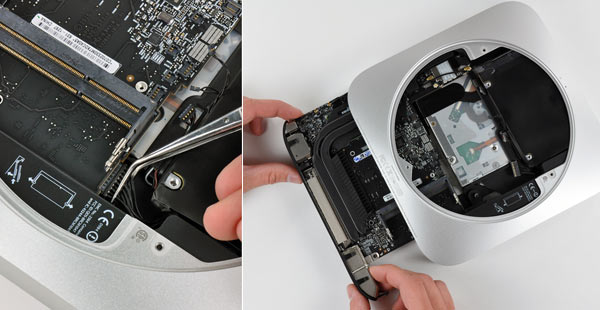

Ma prima di estrarre la scheda logica va scollegato il cavo d’alimentazione interno, con una certa delicatezza.

24-09117i_macminihdmi08

Questo il fronte e retro del cuore del nuovo Mac mini.

24-09117l_macminihdmi09

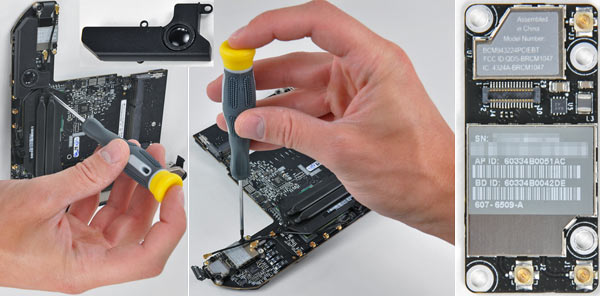

Una volta svitato l’altoparlante si può procedere all’isolamento della piccola scheda Broadcom per AirPort 802.11n e Bluetooth 2.1, facendo attenzione a scollegare i cavi delle antenne.

24-09117m_macminihdmi10

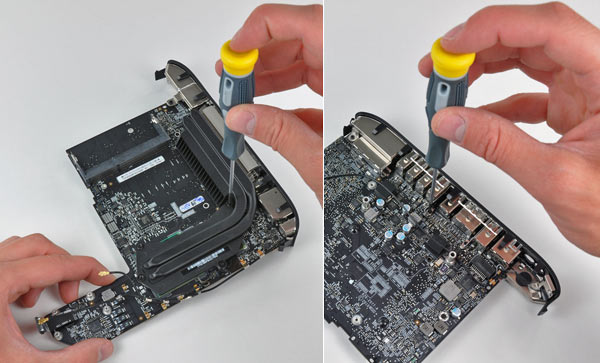

Via il dissipatore di calore da sopra i chip principali e via il coperchio esterno che circonda i connettori del Mac mini.

24-09117n_macminihdmi11

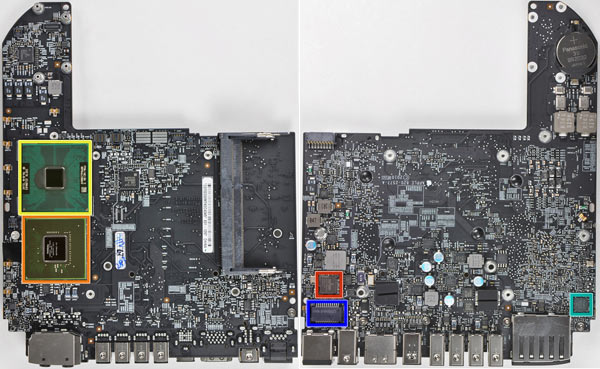

Ora la scheda logica è completamente denudata, identifichiamo con i colori i principali processori riconoscibili: Intel Core 2 Duo P8600 @ 2,4 GHz (giallo), nVidia GeForce 320M (arancio), Broadcom BCM57765 per Ethernet (rosso), Delta LFE9249-R filtro LAN (blu) e Cirrus 4206ACNZ per l’audio (verde).

24-09117o_macminihdmi12

L’hard disk (che può essere doppio nel caso del modello server, privo dell’unità ottica) è un normale drive S-ATA o da 320 o da 500 GB. In questo caso di produzione tailandese Hitachi GST.

24-09117p_macminihdmi13

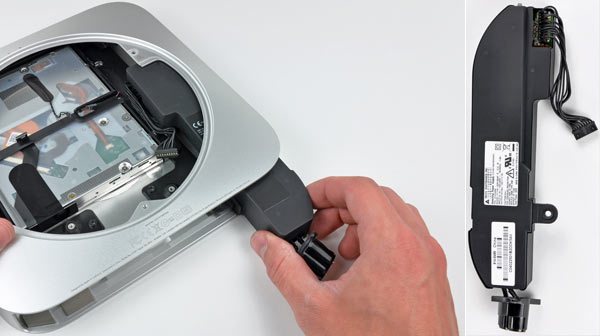

Apple è riuscita a far stare dentro al Mac mini un piccolo trasformatore di corrente da 7 A a 12 V.

24-09117q_macminihdmi14

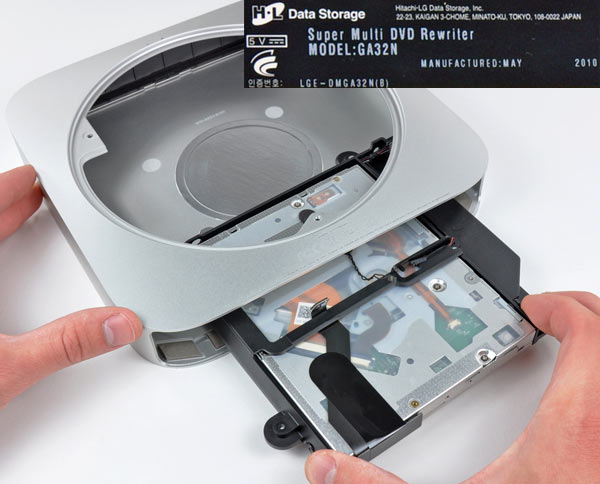

In ultimo va estratto il SuperDrive, il lettore/masterizzatore di CD/DVD è in questo caso di produzione Hitachi-LG DaTa STorage, modello GA32N.

24-09117r_macminihdmi15

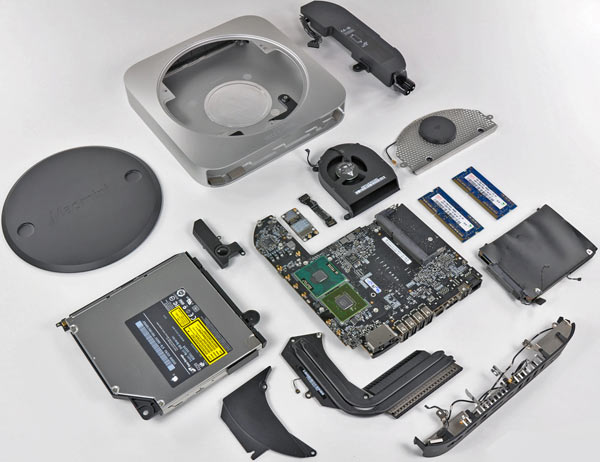

Questo è l’esploso di tutte le parti del nuovo Mac mini client. Il modello server con doppio hard disk lo ha smontato macminicolo.

24-09117s_macminihdmi16
