Dentro all’iPod nano 5G

10/09/2009 23:00 CET

di Fabio M. Zambelli

00000a_fotonews001Diamo uno sguardo a come è fatto il nuovo iPod nano di quinta generazione con integrata una videocamera e microfono.

Diamo uno sguardo a come è fatto il nuovo iPod nano di quinta generazione con integrata una videocamera e microfono.

La tradizione prosegue ed iFixit ha subito smontato l'iPod nano di quinta generazione, presentato ieri da Apple.

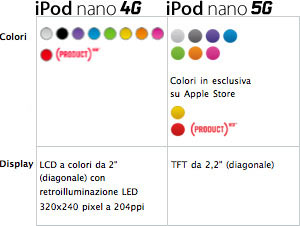

07188z_ipodnanodisplay4g5gPrima di mostrarvi tutte le componenti racchiuse nel sottile lettore multimediale con videocamera val la pena notare come Apple ora indichi l'impiego di un diverso tipo di schermo. Se nell'iPod nano 4G c'era un LCD da 2" (320 x 240 @ 204 ppi) con retro-illuminazione LED ora è stato scelto un TFT da 2,2" (376 x 240 @ 204 ppi), più 17,5%, forse per meglio rendere la visione delle riprese con la videocamera integrata.

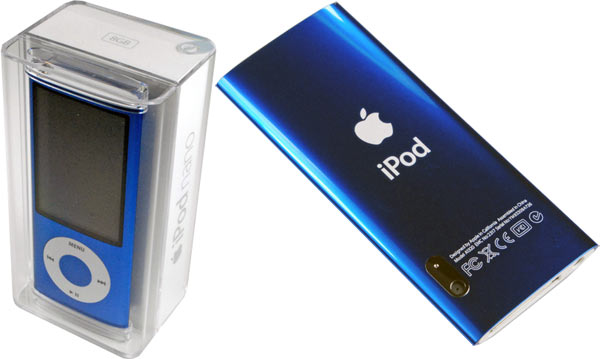

Esternamente il nuovo modello 5G viene distinto dal 4G per la presenza nel retro del sensore ottico (solo per i video 640 x 480 @ 30 fps) e microfono, ma chi lo trova nella confezione noterà come unica differenza uno schermo che si prolunga maggiormente fino alla ghiera con i comandi.

07188b_ipodnano5g01

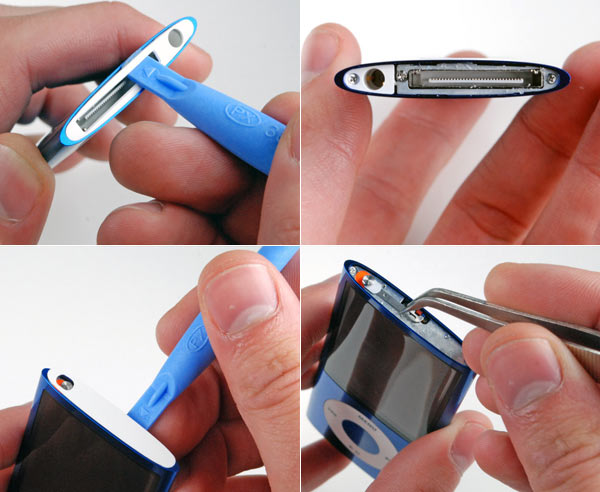

Si procede nello smontaggio togliendo i due coperchi dell'iPod nano, quello superiore e quello inferiore. Fino a qui è tutto uguale alla versione precedente.

07188c_ipodnano5g02

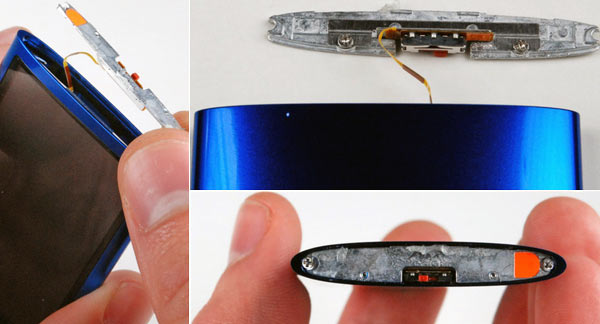

Sotto il coperchio superiore si noti il collegamento del tasto hold con un cavo alla scheda logica, non più diretto su di essa.

07188d_ipodnano5g03

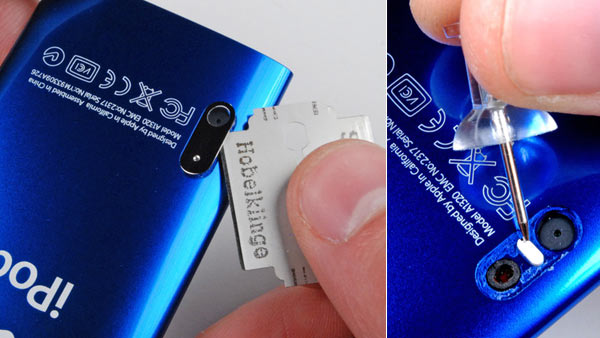

Per smontare la videocamera si può togliere il piccolo coperchio con una lama e poi sbloccare il gancio con una punta.

07188e_ipodnano5g04

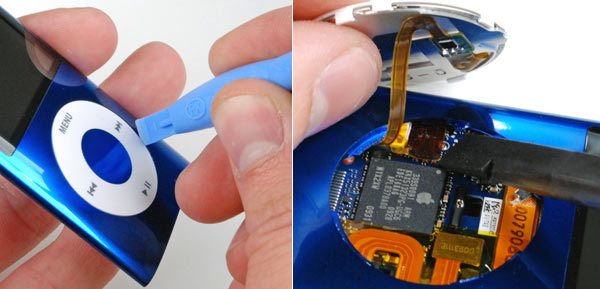

La ghiera non è in posizione fissa e si stacca facendo leva.

07188f_ipodnano5g05

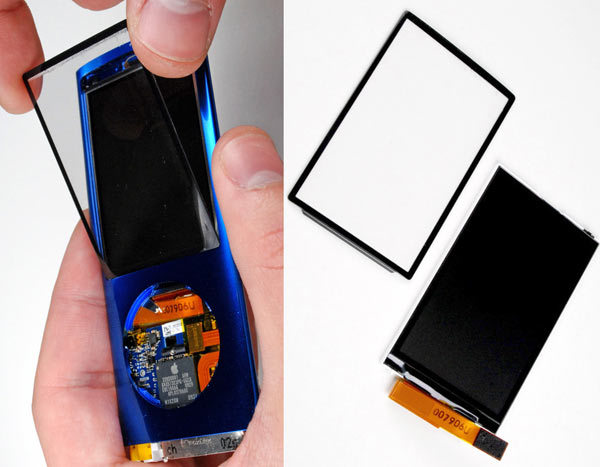

Il vetro ricurvo che copre il display va scollato, avendo l'accortezza di non lasciare le impronte digitali su di esso. Lo schermo si potrà smontare dopo aver sfilato tutta la scheda dal fondo della custodia dell'iPod nano.

07188g_ipodnano5g06

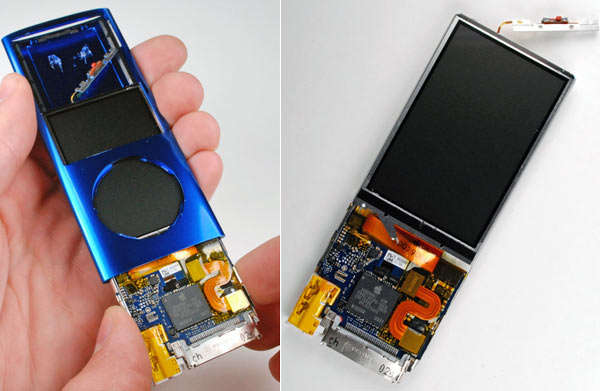

Secondo iFixit la filosofia con cui è stato fatto questo iPod nano è quella di non perdere troppo tempo con dispositivi che si rompono, preferendo la sostituzione in toto.

07188h_ipodnano5g07

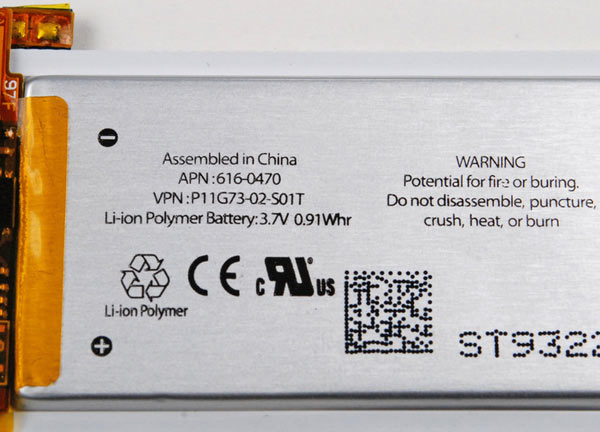

Divertente notare come sulla batteria ci sia scritto "buring" invece di "burning" (incendio). Sembra dello stesso identico modello impiegato nella quarta generazione.

07188i_ipodnano5g08

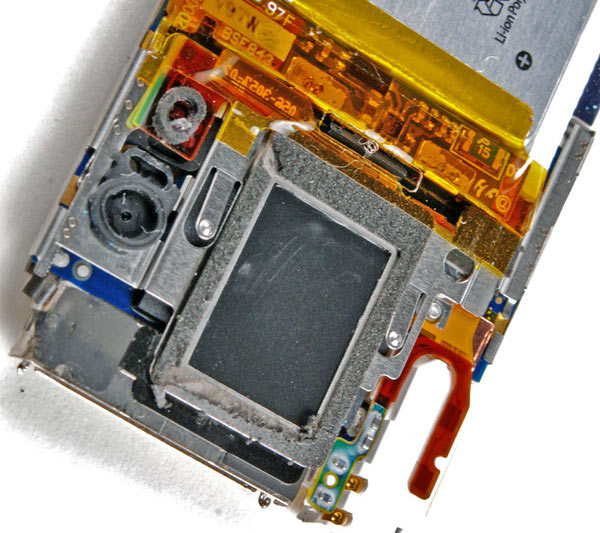

Questo è l'altoparlante, che fa ascoltare l'audio dal fondo dell'iPod nano 5G.

07188l_ipodnano5g07

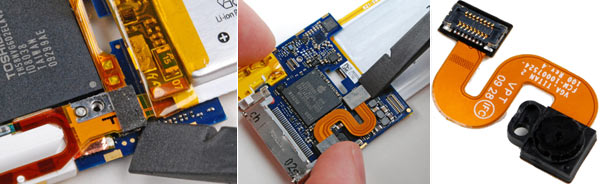

Per smontare il sensore ottico (soli 3 mm di diametro e quasi tutto lo spazio disponibile di spessore, 6 mm) basta sganciare i connettori appositi, è un modulo indipendente.

07188m_ipodnano5g08

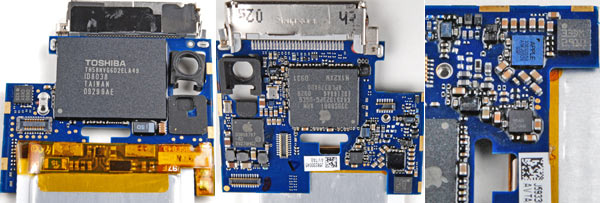

Sotto all'altoparlante si trova il chip di memoria di Toshiba (grande fornitore di Apple), in questo caso da 8 GB. Dall'altro lato il chip ARM, probabilmente Samsung camuffato con il logo di Apple, come su altri processori.

07188n_ipodnano5g09

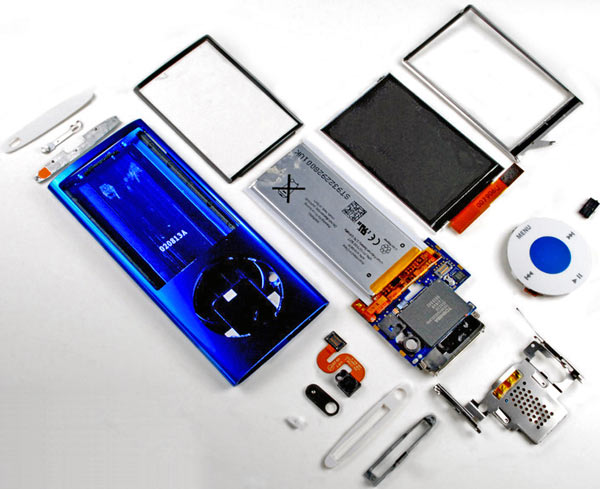

Infine ecco l'esploso di tutte le componenti smontabili.

07188o_ipodnano5g10
