Dentro all’iMac 27″
22/10/2009 15:00 CET

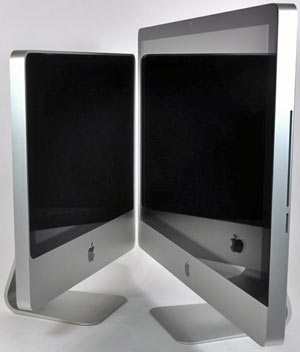

Mai un iMac è stato tanto grande, al suo interno non solo tanta tecnologia nuova ma anche componenti sovra-dimensionate.
Gioca una parte estremamente importante il rilancio di questa settimana della famiglia iMac, tra i nuovi hardware di Apple.

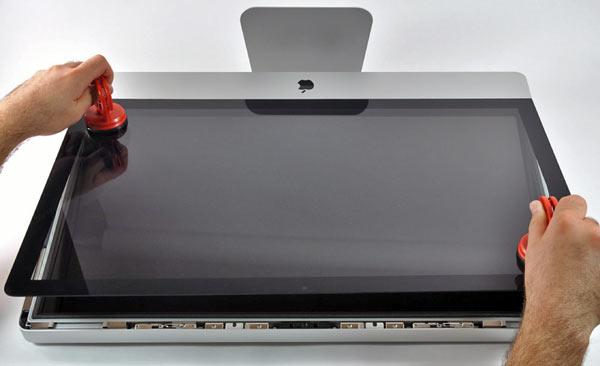

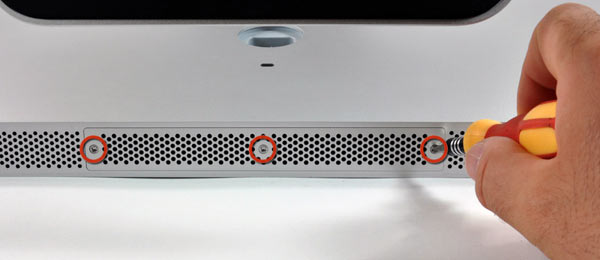

Con le ventose si alza il grande vetro, comunque sorretto anche da forti magneti su tutto il bordo.

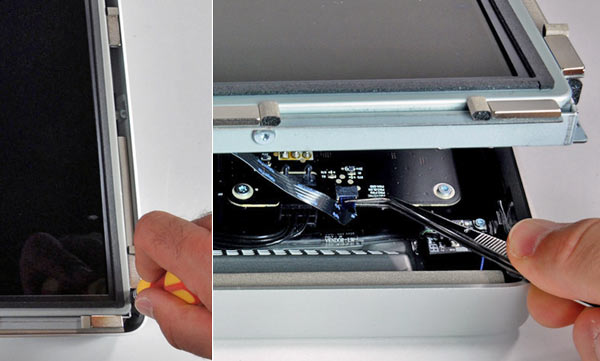

Il pannello del display a LED va svitato 8 volte su tutto il profilo, poi bisogna scollegare il cavo sottostante che porta il segnale video.

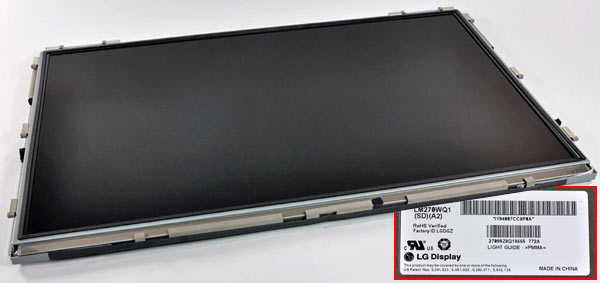

Si tratta di un prodotto LG Display da 2.560 x 1.440 pixel con tecnologia IPS per la miglior visibilità laterale, l'ultimo contratto firmato in gennaio da Apple con il produttore coreano assicura una fornitura dalla durata di 5 anni. Anche se non in esclusiva.

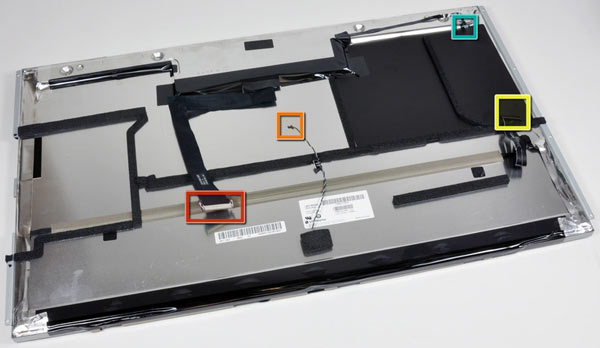

Con i colori si riconoscono i connettori sul retro del display: rosso – DisplayPort, arancio – sensore della temperatura, azzurro – sincronizzazione retro-illuminazione LED, giallo – retro-illuminazione LED.
Questo è tutto ciò che si trova dietro al display LCD disconnesso.

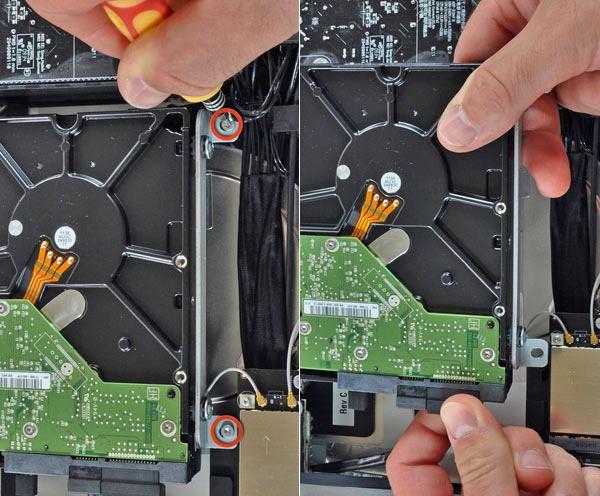

L'hard disk si toglie semplicemente dopo queste due viti, si tratta di un drive da 1 TB da 3,5".

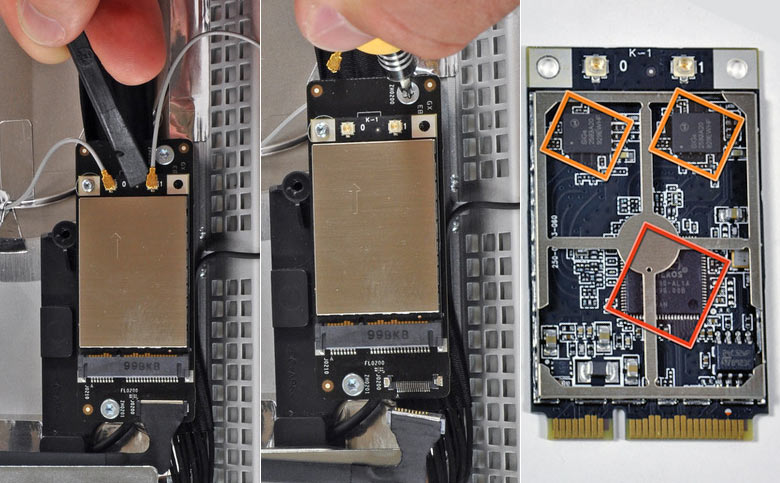

E' poi il turno della scheda Wi-Fi, si riconosce il chip Atheros con doppio connettore per le antenne.

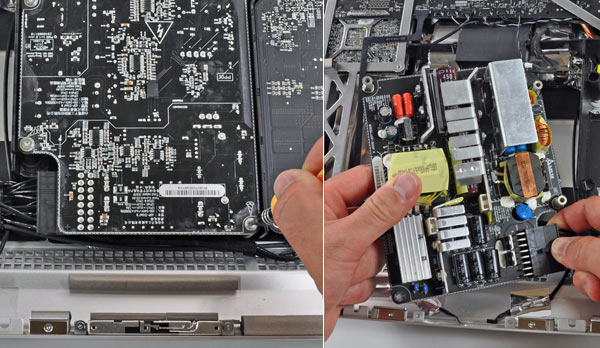

L'alimentatore è il più grande mai installato in un iMac (è anche il più grande iMac), con una potenza massima di 310 W.

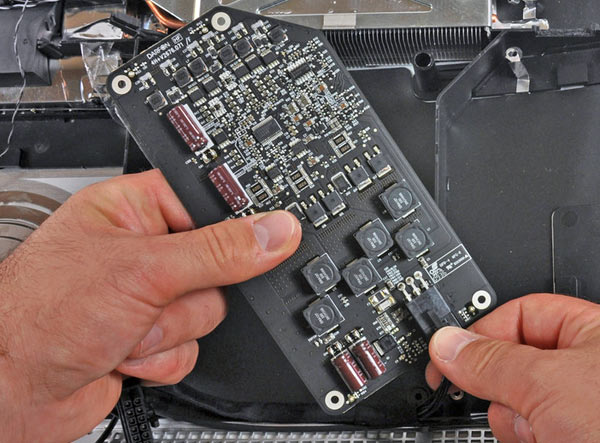

La scheda dell'alimentatore vista dall'altro lato.
A sinistra vediamo la scheda del processore Bluetooth ed a destra il SuperDrive 8x con connettore S-ATA. Ancora niente Blu-ray.

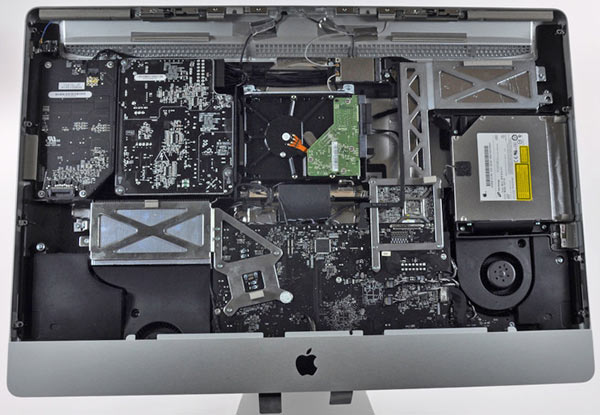

Ci vuole molta aria fresca all'interno di questo mastodontico iMac.

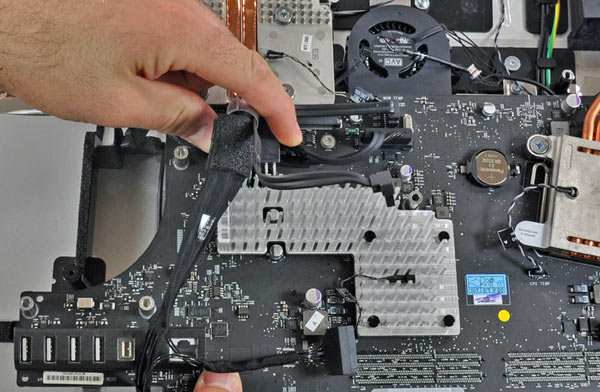

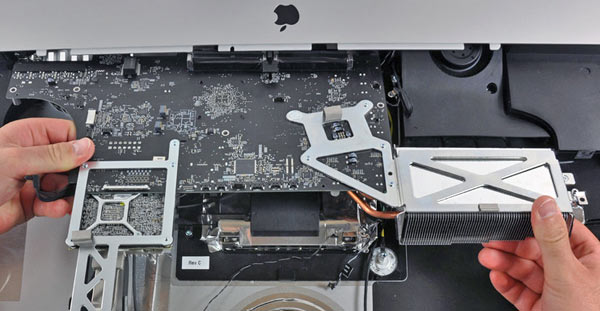

Sulla scheda logica i due "caloriferi" CPU e GPU sono state collocate lontano per limitare i danni prodotti dalle alte temperature.

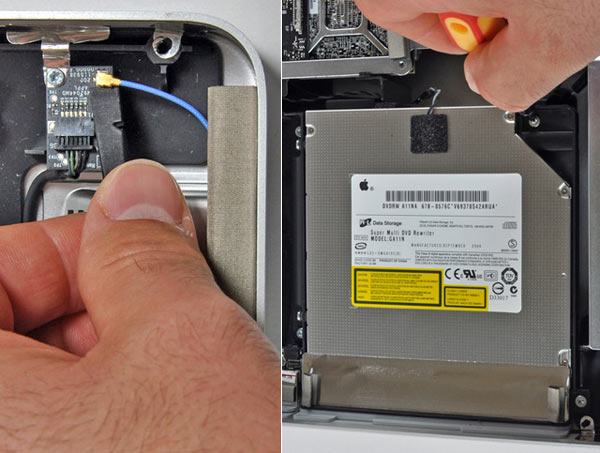

E' nuovo il controller per le schede SD, che si trova subito sotto allo slot per CD/DVD.

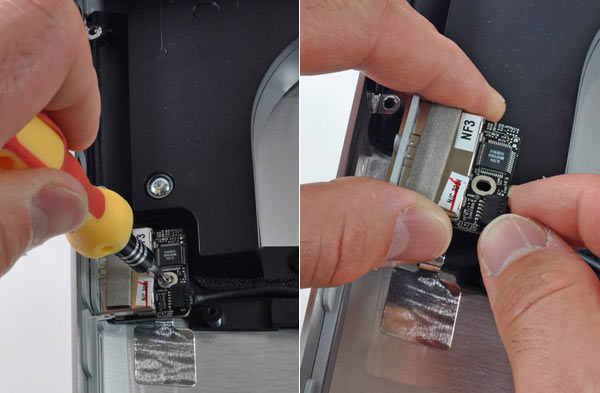

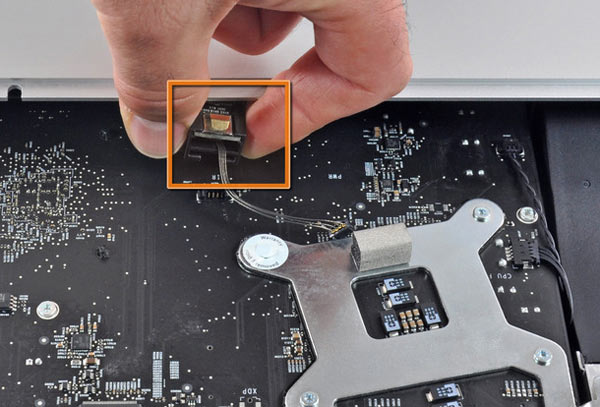

Questo è il sensore per il telecomando Apple Remote a raggi infrarossi.
Secondo gli esperti californiani di iFixit questo iMac utilizza cavi dalla lunghezza mai vista su un iMac.

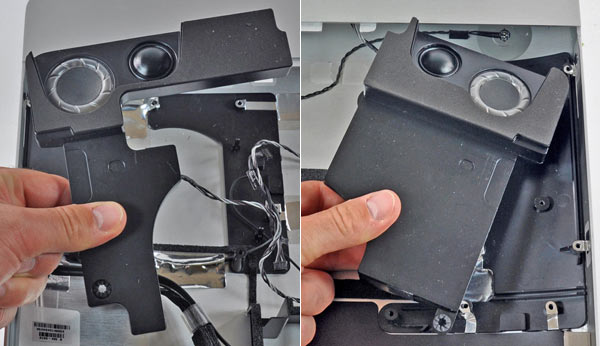

Grandi altoparlanti per grande schermo, il nuovo slogan di Cupertino. Il microfono è lontano, accanto alla webcam iSight porta sul lato superiore dello schermo.

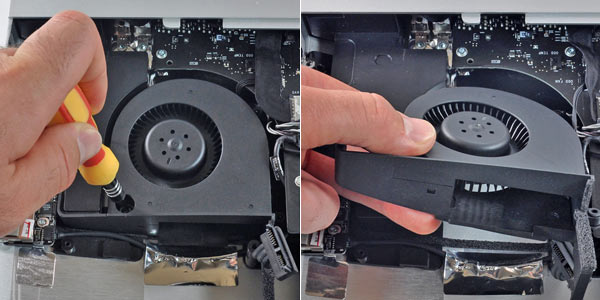

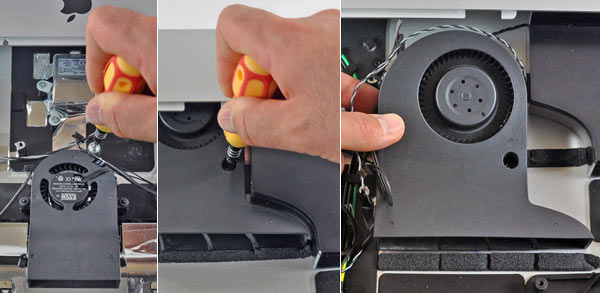

Si svelano altre ventole, di dimensioni inferiori.

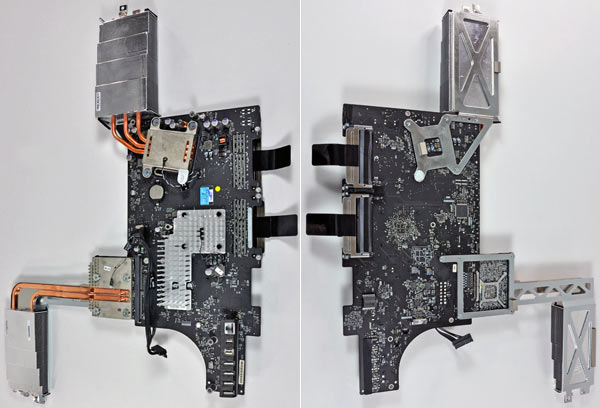

Ecco il fronte e retro della scheda logica completamente estratta dall'iMac. Dissipatori di calore enormi, il chip Intel Core 2 Duo quad core posato su un socket LGA 775. Quando saranno disponibili gli i5 ed i7 necessiteranno un socket diverso.

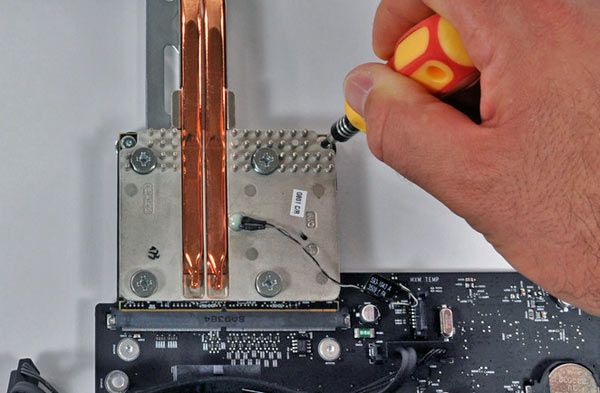

Per svelare la GPU di ATI, la Radeon HD 4670 con 256 MB di memoria, bisogna smontare questa parte.

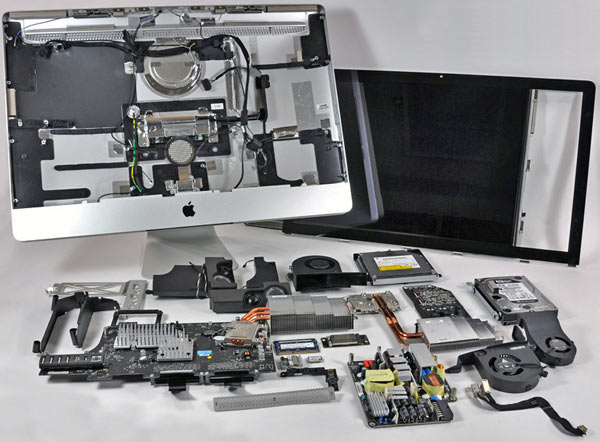

Questo è l'esploso con tutte le componenti usate. Interessante notare che sul retro non c'è più una placca di plastica nera ma la copertura d'alluminio. Per facilitare la vita al segnale Wi-Fi le antenne raggiungono il logo di Apple che è fatto in plastica.
