Dentro al nuovo iPod shuffle 2G

03/11/2006 23:00 CET

di Fabio M. Zambelli

00000a_fotonews001Come già successo per il MacBook Pro gli amici di iFixit hanno subito smontato il nuovo piccolo iPod shuffle. Ecco la miniaturizzazione dei sue 12 componenti, con qualche sorpresa.

Come già successo per il MacBook Pro gli amici di iFixit hanno subito
smontato il nuovo piccolo iPod shuffle. Ecco la miniaturizzazione dei
sue 12 componenti, con qualche sorpresa.

Qualche giorno fa vi proponevamo le immagini dall'interno del MacBook Pro con Core 2 Duo, grazie ad iFixit che ci ha accordato il permesso di pubblicare le foto. Rinnoviamo il fornitore anche in questo caso per scoprire l'interno dell'iPod.

Era atteso per oggi, a livello mondiale, l'iPod shuffle di seconda generazione ma i californiani ne hanno avuto uno per le mani con qualche ora d'anticipo, quanto basta per far scattare cacciaviti e altri attrezzi.

L'iPod shuffle 2G smontato in tutte le sue 8 parti (più 4 viti), eccolo:

01123b_ipodshuffle2gaperto

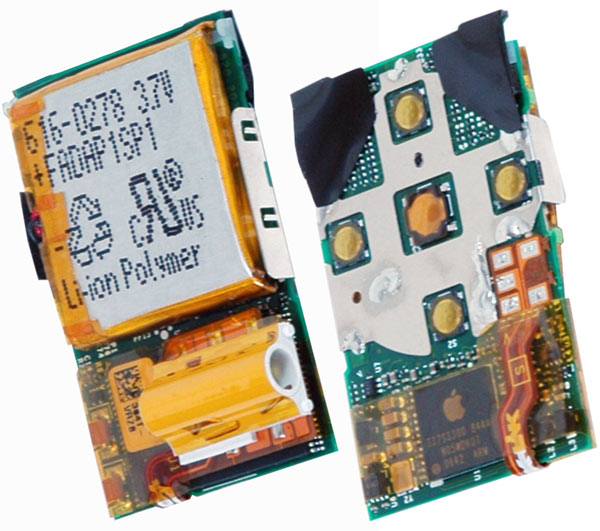

Il fronte e retro della micro scheda logica dell'iPod shuffle 2G è mostrato qui sotto, da una parte è saldata la piccola batteria a polimeri di ioni di litio.

La memoria da 1 GB è stata accomodata sotto al connettore audio mini-jack stereo.

Dall'altro lato compare il processore principale (decoder audio) malamente camuffato con il logo di Apple, in realtà è un inedito chip ARM (e non uno di SigmaTel come nella prima generazione di shuffle o uno di PortalPlayer dei primi iPod e nemmeno il Samsung utilizzato negli ultimi modelli), identificato come 337S3300 844A N05xxKxx 0642, dove le "x" sono numeri progressivi che fungono da numero seriale. Nell'iPod nano di seconda generazione c'è un chip "Apple" 337S3291 8701 N03xxPxx 0630 ARM.

01123c_ipodshuffle2gaperto
