Dentro al nuovo iMac 20″ con Mini DisplayPort

04/03/2009 18:00 CET

di Fabio M. Zambelli

00000a_fotonews001Vediamo come è fatto tutto ciò che ai comuni mortali non e dato di conoscere. La professionalità dello smontaggio vite dopo vite nella sequenza fotografica di iFixit.

Vediamo come è fatto tutto ciò che ai comuni mortali non e dato di conoscere. La professionalità dello smontaggio vite dopo vite nella sequenza fotografica di iFixit.

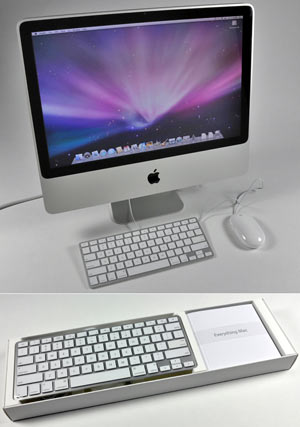

05874b_01imac20marzo09Meno di 24 ore dopo l'annuncio dei rinnovati iMac gli amici di iFixit ci presentano la versione da 20 pollici.

Lo smontaggio completo del nuovo computer avverrà in questa sequenza fotografica con grande professionalità da parte della società californiana specializzata in assistenza.

Esteticamente questo modello non si discosta molto dall'iMac che già conoscevamo, pochi particolari lo distinguono: la base non è più squadrata ma il profilo di metallo termina a punta esattamente come già visto per il LED Cinema Display 24", sul retro non compare più la porta FireWire 400 sostituita da una USB 2 in più e per l'uscita video c'è ora Mini DisplayPort.

Fornita di serie con l'iMac c'è ora la Keyboard senza tastierino numerico.

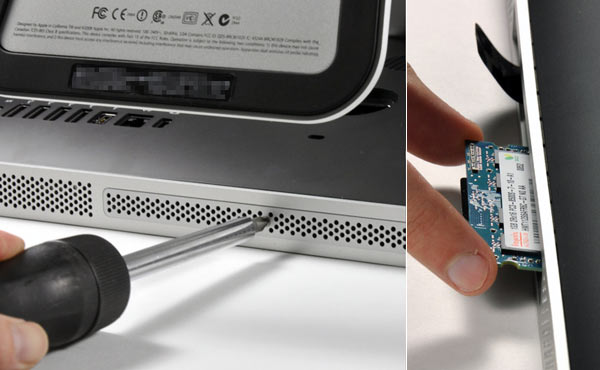

Per cominciare bisogna svitare il coperchio che chiude lo scomparto delle memorie RAM, alla base inferiore del display da 20 pollici.

In questo caso si sono trovati moduli della coreana Hynix.

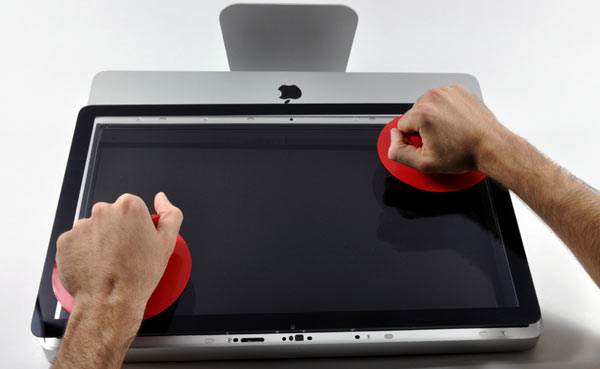

05874c_02imac20marzo09



Con un paio di ventose si procede a staccare il vetro dallo schermo, ci sono 14 magneti che lo tengono ancorato nella sede

05874d_03imac20marzo09

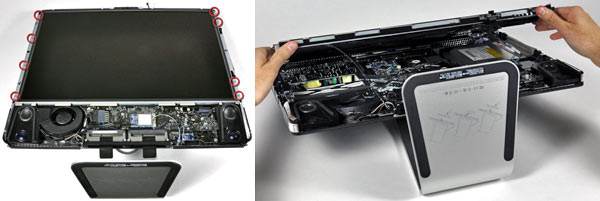

Dodici viti dopo si può alzare la cornice frontale (attenzione al cavo del microfono), che svela la scheda logica dell'iMac 20". Tolto lo schermo si svela il resto.

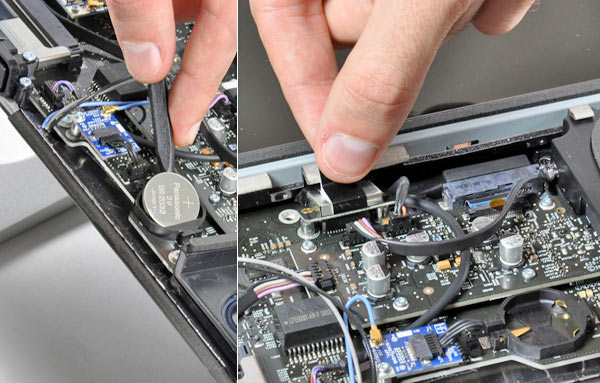

05874f_05imac20marzo09



Ecco la batteria che mantiene l'orario del computer quando non alimentato. Accanto vediamo come si stacca il cavo che porta il segnale al display. In questo caso si tratta di un AU Optronics M302EW02 prodotto nella quarta settimana del 2009.

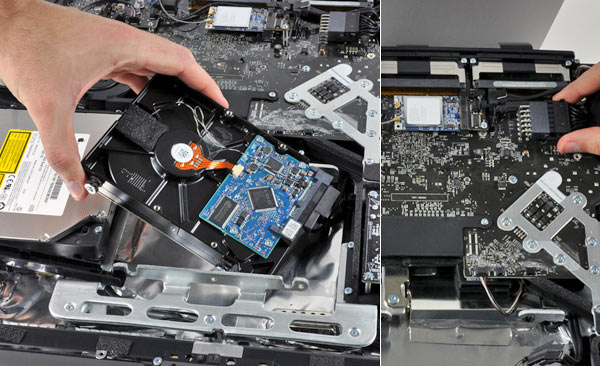

05874e_04imac20marzo09



A sinistra vediamo l'estrazione dell'hard disk S-ATA, a destra lo scollegamento dell'interfaccia dalla scheda logica.

05874g_06imac20marzo09



Per l'audio dell'iMac troviamo le casse stereo che "sparano" il suono dalla base del display verso la scrivania e che rimbalza verso l'utente.

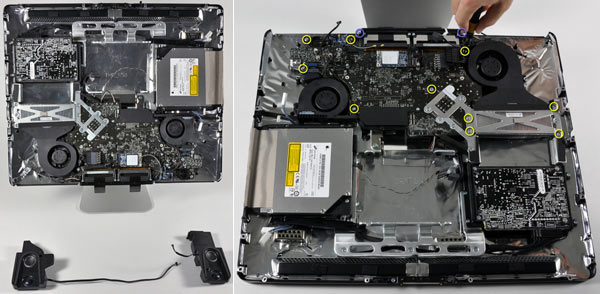

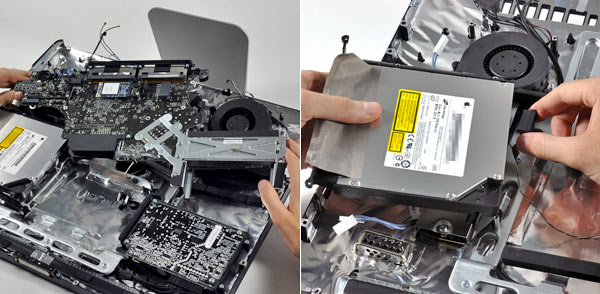

05874h_07imac20marzo09



Estrazione della scheda logica dallo chassis e scollegamento del drive ottico, in questo caso un SuperDrive S-ATA 8x da 12,7 mm.

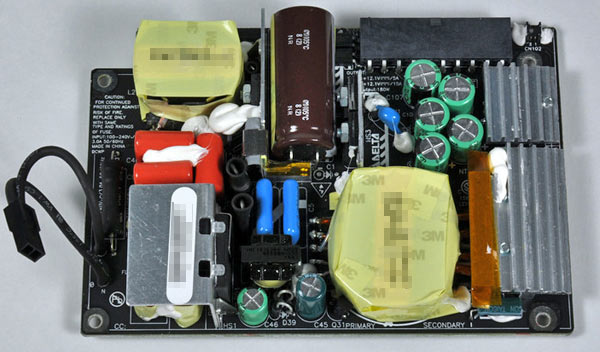

05874i_08imac20marzo09



L'inverter fornisce l'energia necessaria alle quattro fonti di retro-illuminazione del display LCD. A destra vediamo l'alimentatore, estratto con cautela da iFixit.

05874l_09imac20marzo09



Ancora l'alimentatore dell'iMac 20".

05874m_10imac20marzo09



Le due parti della scheda logica, completamente estratte dalla sede.

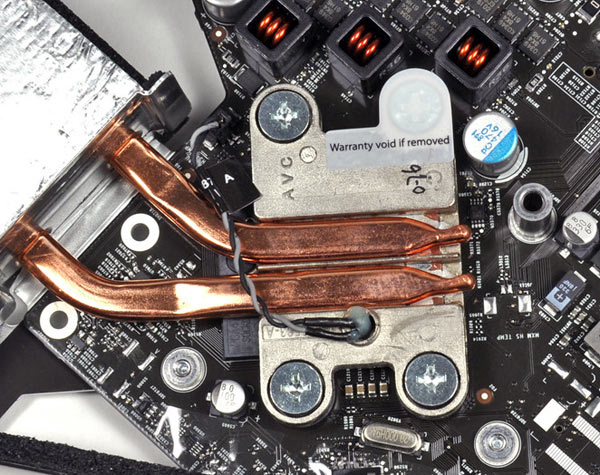

05874n_11imac20marzo09

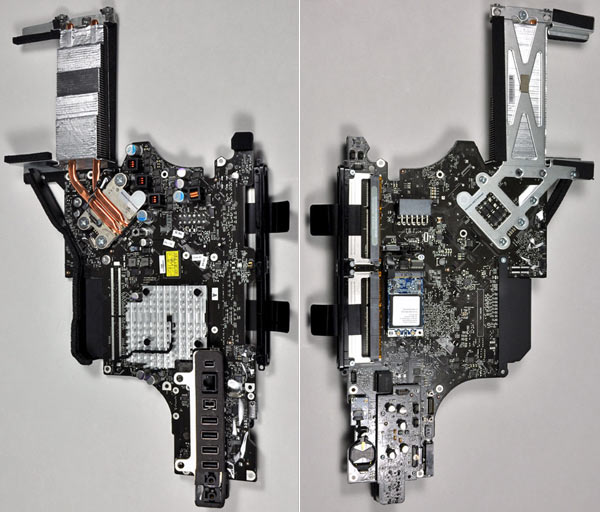

Il cuore dell'iMac 20" è il processore Intel Core 2 Duo @ 2,66 GHz. I cavi collegati sono per il sensore della temperatura.

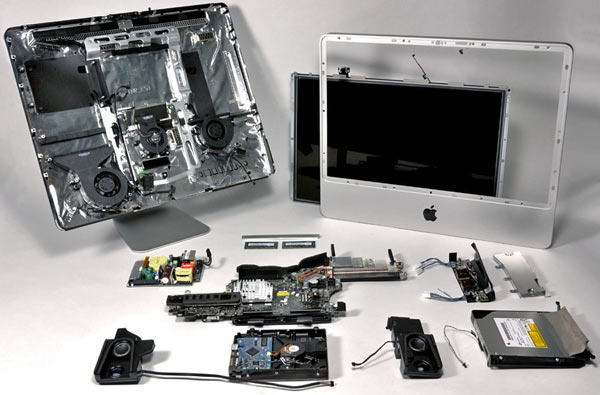

05874o_12imac20marzo09



Infine ecco l'"esploso" di tutte le parti staccate per smontare completamente questo computer da scrivania all-in-one.

05874p_13imac20marzo09
